金属ホースとコンペンセータは、パイプの変位に対処し、振動と騒音を低減し、熱膨張を吸収し、搬送システムの安全性を向上させるために、産業用配管システムで広く使用されています。石油化学、火力発電、冶金、鉄道輸送、食品加工、HVAC を含むほぼすべての業界は、これら 2 つの重要なコンポーネントに依存しています。

Haoyin (Ningbo) ベローズ Technology Co., Ltd.は、ステンレス鋼ベローズの研究開発、設計、製造、販売を専門とする専門企業です。ガス、配管、暖房、その他の分野向けに、安全で効率的、耐久性に優れた柔軟な接続ソリューションを提供することに注力しています。

(1) とは 金属ホースとコンペンセーター ?

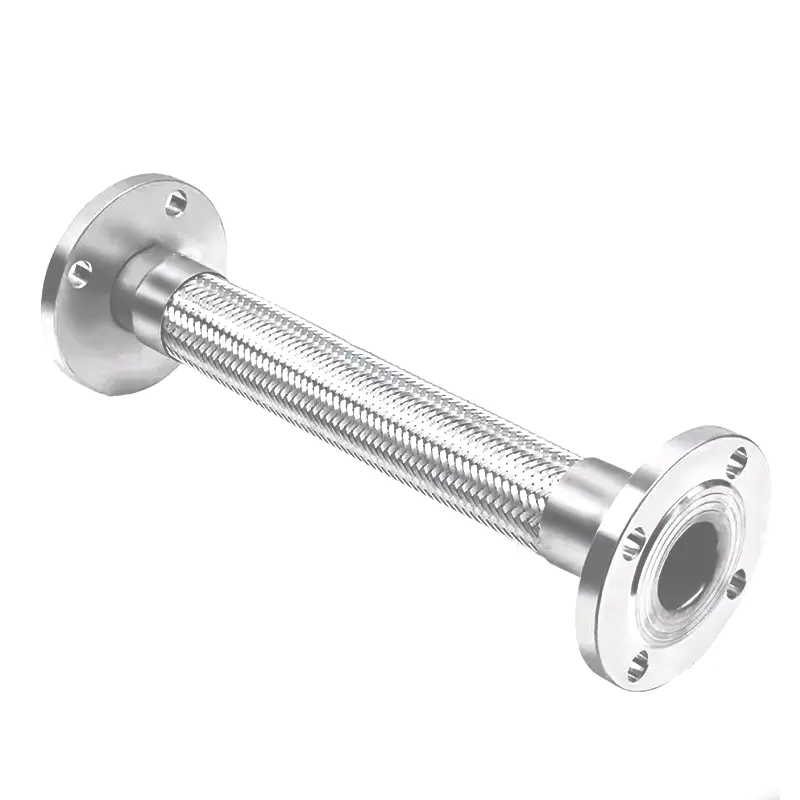

メタルホースは、ステンレス鋼のコルゲートチューブ、金属メッシュスリーブ、コネクタで構成されるフレキシブルパイプ部品です。高い耐圧性、耐温度性、耐食性を備え、蒸気、熱水、ガス、油、化学媒体などの搬送に使用されます。柔軟な構造により、ある程度の機械的変位や設置誤差、振動を吸収できるため、柔軟な接続が必要なパイプラインによく使用されます。
コンペンセータ（伸縮継手とも呼ばれます）は、温度変化や機械的外力、基礎の沈下などによる配管の変位や変形を吸収する装置です。金属ベローズまたはその他の補償構造を通じて、コンペンセータはパイプの応力を効果的に解放し、圧縮による破損や変形からパイプを保護します。補償器は長距離パイプライン システム、ボイラー システム、暖房ネットワーク、化学物質輸送パイプラインで一般的に使用されており、大型産業機器には不可欠なコンポーネントです。

メタルホースは「柔軟な接続、耐振動性、微小変位の吸収」を重視し、コンペンセータは主に「広範囲の変位の吸収と熱膨張収縮の補償」を目的として使用されます。  通常、システムの安定した動作を確保するために、両方が大規模なパイプラインで一緒に使用されます。

(2) メリットと特徴 金属ホースとコンペンセーター
金属ホースとコンペンセータは、いくつかの重要な利点があるため、産業分野で広く使用されています。まず、金属ホースは非常に強い柔軟性と耐疲労性を備えているため、ポンプ、コンプレッサー、その他の機器の動作中の振動伝達の問題を解決し、騒音を効果的に低減し、振動によるパイプの亀裂を防ぐことができます。ステンレス鋼材は高温耐性、耐高圧性、耐食性に優れており、広い温度範囲や頻繁な圧力変動のある過酷な作業条件に適しています。

コンペンセータの主な利点は、パイプの軸方向、横方向、角度の変位を吸収し、熱膨張と熱収縮によって生じるパイプの応力を解決できることです。パイプラインが高温の蒸気や高温の油を輸送する場合、膨張が非常に大きくなる可能性があります。  伸縮継手を使用すると、パイプの曲がり、変形、さらには破裂を防ぐことができます。さらに、伸縮継手は優れたシール性、耐食性、構造的安全性を備え、パイプラインの寿命を延ばし、メンテナンスを軽減します。

併用すると、輸送システム全体の安定性が高まります。金属ホースは接続と振動の減衰を提供し、伸縮継手は変位と応力を吸収するため、長期にわたる安定した安全な、低メンテナンスの運転が可能になります。

(3) 金属ホース、伸縮継手のメンテナンスポイント
金属ホースの波形部に亀裂、伸び変形、腐食箇所、メッシュの損傷がないか定期的に確認してください。ホースに過度の曲げ、伸び、頻繁な振動が加わった場合は、速やかに取付金具の調整またはホースの交換を行ってください。さらに、金属ホースが設計限界を超える圧力や温度にさらされることを避け、媒体の腐食による材料の劣化を防ぎます。

伸縮継手のメンテナンスポイントは主にベローズの疲労亀裂、楕円変形、漏れ跡、取付ボルトの緩みなどの確認です。特に熱パイプラインネットワークの伸縮継手の場合、ガイドサポートと固定サポートを定期的にチェックして、正しい軸範囲内で動作していることを確認する必要があります。エキスパンションジョイントが外部から押されたり、溶接スパッタが付着したり、長期間不均一な力が加わったりすると、補償能力に影響を与える可能性がありますので、速やかに是正措置を講じてください。

システムの密閉性が良好であることを確認するために、機器を一定期間稼働させた後、圧力テストを実行することをお勧めします。腐食性媒体で使用する場合は、伸縮継手の防食層も定期的にチェックする必要があります。一般原則は、小さな問題が全体的な障害に拡大するのを防ぐための「早期発見、早期治療」です。

金属ホースとコンペンセーターのメンテナンスチェックリスト:

(4) 金属ホース・コンペンセータに関するFAQ（よくあるご質問）
Q1: 金属ホースとコンペンセータは相互に置き換えることができますか?
いいえ。金属ホースは柔軟な接続と小さな変位の吸収に使用され、コンペンセータは大きな変位と熱膨張と収縮の吸収に使用されます。それぞれの機能は異なりますが、通常は組み合わせて使用​​されます。

Q2: 金属ホースは振動によって損傷する可能性がありますか?
過度の振動は確かに疲労損傷を引き起こす可能性があります。したがって、支持点を適切に設置し、十分な疲労寿命を有する機種を選定し、過負荷を避ける必要があります。

Q3: 補償器から漏れることはありますか?
認定された補償器は漏れませんが、腐食、ベローズの破損、またはボルトの緩みにより漏れが発生する可能性があります。したがって、定期的な検査が必要です。

Q4: 金属ホースは食品や飲料水に使用できますか?
はい、食品グレードのステンレス鋼ホースが使用され、シールが衛生基準と安全基準を満たしている限り、可能です。

Q5: 補償器は現場で溶接する必要がありますか?
取り付けに溶接が必要なモデルもあれば、フランジ接続を使用するモデルもあります。使用条件に応じて適切な構造を選択してください。

Q6: メタルホースの一般的な寿命はどれくらいですか?
使用条件にもよりますが、寿命は約5～20年です。強い振動や高温の媒体は寿命を縮めます。
