工業製造、化学工学、精密機器などの業界では、シールホースは媒体（気体、液体）の安全な伝達を確保し、漏れを防ぐ重要なコンポーネントです。ステンレス鋼ベローズは、その独特の金属特性と構造設計により、高いシール性能が必要なシナリオに理想的な選択肢となっています。これらは、耐熱性、耐圧性、耐食性の点で従来のゴムまたはプラスチックのシーリングホースの限界に効果的に対処できます。以下では、複数の側面からの具体的なソリューションについて詳しく説明します。
コア性能の利点とシーリング要件との互換性
シーリング ホースの主な要求は、漏れがないこと、媒体に対する耐性、環境変化 (温度と圧力の変動) への適応性、およびある程度の柔軟な補償機能です。以下のステンレス鋼の特性は、これらの要件を正確に満たすことができます。
優れたシール信頼性：ステンレス鋼（グレード304、316など）の一体成型ベローズ構造を採用し、精密加工された接続端（フランジやネジ界面など）と組み合わせることで、金属間の強固なシールを実現します。または、耐高温・耐食性ガスケット（PTFEガスケットなど）と組み合わせることで、さらにシール効果を高めることができます。 1×10⁻⁹ Pa・m3/s以下という低い漏れ量で、気体および液体（腐食性媒体や高温流体を含む）の漏れを効果的に防止できます。
広い温度範囲と耐圧性：ゴムホース（通常-40℃～120℃）をはるかに上回る-270℃（極低温）～600℃（高温）の温度範囲で安定して動作します。同時に、高い使用圧力に耐えることができるため (従来の仕様は 1.6 ～ 10MPa に達し、特別にカスタマイズされたモデルはそれ以上に達することができます)、高圧パイプライン システムの密閉接続に適しています。
耐食性と媒体適合性: 304 ステンレス鋼は水、蒸気、弱酸やアルカリからの浸食に耐性があり、316 ステンレス鋼は海水、塩化物塩、有機溶剤などの強力な腐食性媒体に耐えることができます。これにより、材料の老化や媒体による侵食によって引き起こされるシールの破損が回避され、化学工学や製薬などの業界の腐食環境に特に適しています。
柔軟な補正と耐振動性: ベローズの環状波形構造により、優れた軸方向、横方向、および角度の補正機能が備わっています。パイプラインの熱膨張や収縮、機器の振動、設置のずれなどによって生じる変位を吸収し、密閉されたインターフェースにかかるストレスを軽減し、堅固な接続による漏れのリスクを軽減します。
構造安定性と長寿命：金属材料は老化しにくく、耐疲労性があります。長期にわたる交互応力（振動や圧力変動など）下でも構造の完全性を維持でき、耐用年数は 10 年以上で、ゴムホース（通常 1 ～ 3 年）よりもはるかに長くなります。
典型的なアプリケーション シナリオ
ステンレス鋼ベローズはシーリング ホースとして従来のシーリング ホースを広く置き換えることができ、さまざまなシナリオでシーリングの問題を解決できます。

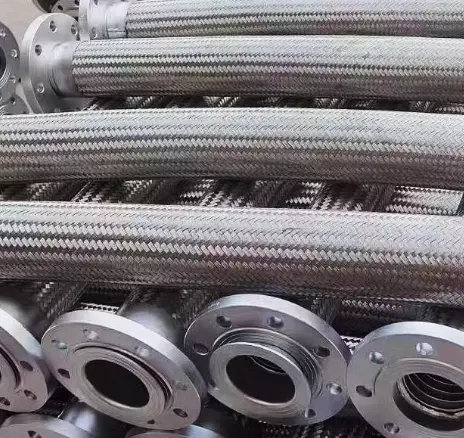

産業用パイプラインの密閉接続
ポンプ、バルブ、圧力容器、パイプラインなどの機器間の密閉接続に使用され、特に化学反応器の入口/出口パイプの密閉や発電所の蒸気パイプラインの柔軟な密閉接続など、高温蒸気、熱油、腐食性液体を輸送するパイプライン システムに適しています。
LNGや液体窒素などの低温機器のパイプラインにおいて、超低温に耐え、低温脆化による漏れを防ぐシールホースとして使用できます。
精密機器およびメーターのシール
分析機器 (ガスクロマトグラフや質量分析計など) のガスおよび液体経路システムでは、キャリアガスとサンプルのクリーンな伝送と漏れゼロを確保し、分析精度を確保するためのシールホースとして使用できます。
計量機器（流量計や圧力計など）の接続端では、柔軟なシーリングにより計量精度に対する振動の影響が軽減され、媒体の漏れが防止されます。
機械装置の密閉保護
油圧および空圧システムのパイプライン シーリング、特に機器の可動部品 (オイル シリンダーやエア シリンダーなど) の接続では、ベローズの柔軟な補正により動きの変位を吸収し、パイプラインの摩耗を回避しながらシーリングを確保できます。
エンジンやコンプレッサーなどの動力機器の冷却水配管や燃料配管のシールとして、機器稼働時の高温や振動に耐え、故障の原因となる油や水の漏れを防ぎます。
特殊環境におけるシール要件
海洋工学では、船のデッキパイプラインや水中機器の密閉接続に使用され、海水の腐食や船体の振動に耐えます。
原子力産業では、放射性媒体伝送用のシールホースは、安全性を確保するために耐放射線性と高いシール特性を備えています。
選定のポイントと設置仕様
1. 科学的選択
口径と長さ: 媒体流量の要件に応じて、DN6 ～ DN300 などの口径を選択します。長さは、一定の柔軟なマージンを確保して、パイプラインの変位補正に基づいて決定する必要があります (通常、固定接続の長さより 10% ～ 20% 長くなります)。
圧力と温度: システムの動作圧力 (設計圧力は動作圧力の 1.5 倍以上である必要があります) と温度範囲に従って、対応する圧力レベルと材料を以下から選択します (高温動作条件には 310S ステンレス鋼などが推奨されます)。
媒体特性：腐食性媒体の場合、媒体組成（塩化物イオン濃度など）に応じて304、316、ハステロイ材を選択してください。必要に応じて内壁コーティング（PTFEコーティングなど）を施し、耐食性を高めてください。

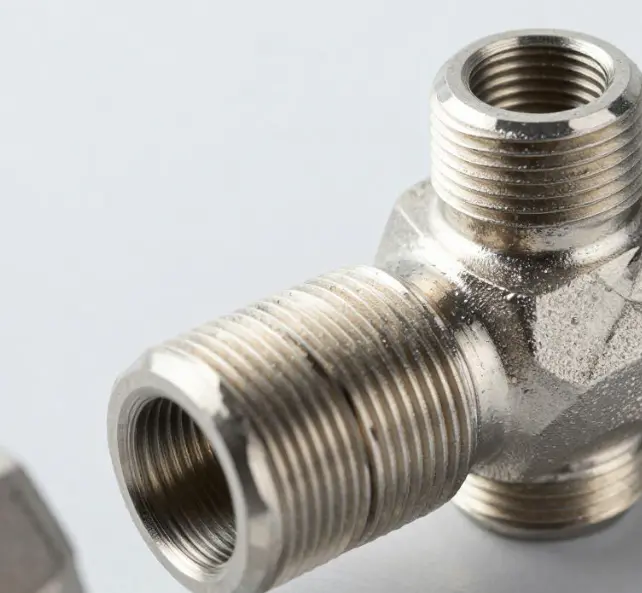

接続方法：機器のインターフェースタイプに応じて、フランジ（ソケット溶接、突合せ溶接）、ネジ（NPT、Gネジ）、クイックコネクタなどの接続形式を選択し、インターフェースとのシールの整合を確保します（フランジのシール面がガスケットの材質と互換性がある必要があるなど）。
2. 設置仕様
過度の曲げやねじれを避ける: 取り付けの際、曲げ半径は製品で指定された曲げ半径 (通常はパイプ直径の 3 ～ 6 倍) より小さくてはなりません。波形構造への損傷を防ぐため、ベローズをねじることは固く禁止されており、シールや耐用年数に影響を与える可能性があります。
固定とガイド: 長距離設置の場合は、ベローズの両端に固定サポートを設置し、パイプラインの自重や中程度の衝撃によるベローズの変位を避けるために中央にガイドサポートを追加し、シールされた界面に均一な応力がかかるようにする必要があります。
シール表面処理：接続前にフランジ面やネジ部の油汚れやバリをきれいに取り除いてください。フランジ接続の場合、ボルトは均等に締め付けてください（対角線方向に段階的に締め付けてください）。ネジ接続の場合は、シール性能を高めるためにシール剤 (PTFE テープなど) を塗布してください。
漏れテスト: 設置後、圧力テスト (空気圧または油圧) を実行する必要があります。テスト圧力は使用圧力の 1.25 倍で、圧力低下や漏れが発生することなく圧力が 30 分間維持されれば認定されます。
アプリケーションの特典
漏れリスクの低減: 従来のゴム製シールホースと比較して、ステンレス鋼ベローズの漏れ率は 90% 以上減少し、媒体の漏れによって引き起こされる安全事故 (可燃性および爆発性媒体の漏れによる火災、腐食性媒体の漏れによる人身傷害など) を軽減します。
メンテナンスコストの削減：長寿命特性により、交換サイクルが3～5倍に延長されます。同時に、耐食性と耐熱性により、材料の経年劣化によるメンテナンスの頻度が減少し、総合的なメンテナンスコストが 50% 以上節約されます。
適用範囲の拡大：従来のシーリングホースでは適応できない環境（高温、高圧、強い腐食）でも安定して動作し、特殊な作業条件に信頼性の高いシーリングソリューションを提供します。
システムの安定性の向上: 柔軟な補償機能により、機器のインターフェースに対するパイプラインのストレスの影響が軽減され、ポンプやバルブなどの精密機器が保護され、耐用年数が延長されます。
概要
ステンレスベローズは、金属材料の固有の利点と波形構造の柔軟な設計により、シールホースとして「高いシール性、耐久性、長寿命、簡単な取り付け」という総合的な利点を実現します。これらは、工業用シーリング分野、特にシーリング性能と環境適応性に対する厳しい要件があるシナリオにおいて、従来のホースのアップグレードや置き換えに理想的な選択肢であり、システムの安全で安定した動作に対する確かな保証を提供します。

ガス輸送システムでは、パイプラインの安全性、シール性能、安定性は、システムの通常の動作と作業員の安全に直接関係します。産業用ガス（酸素、窒素、水素など）、燃料ガス（天然ガス、液化石油ガス）、特殊ガス（腐食性ガス、高純度ガスなど）のいずれであっても、伝送パイプラインに対する要求は非常に厳しいものです。ステンレス鋼ベローズは、その独自の材料と構造上の利点により、ガス輸送における従来のパイプラインが直面する漏れ、腐食、振動の影響などの問題を効果的に解決できるため、ガスシステムにとって理想的な選択肢となります。以下では、複数の側面からの具体的なソリューションについて詳しく説明します。
コア性能の利点とガスシステム要件との正確な一致
パイプライン用のガス システムの中心的な要件は、絶対的なシール、ガス腐食に対する耐性、振動と衝撃に対する耐性、圧力変動への適応性、および清浄度の管理です。以下のステンレス鋼の特性は、これらの要件を完全に満たすことができます。
優れたシール性能: 一体成形された 304、316、その他のステンレス鋼材料を採用し、ベローズと接続端 (ねじ、フランジなど) は精密機械加工によって緊密な連携を実現し、金属間のハードシールを実現したり、特殊なシール (銅ガスケット、PTFE ガスケットなど) と組み合わせてガス漏れゼロを保証したりできます。高圧ガスシステム（使用圧力10MPa以上）においては、ゴムホースや通常の金属パイプラインをはるかに上回るシール信頼性を有し、漏れ量を1×10¹⁰Pa・m³/s以下に抑えることが可能です。
優れたガス耐食性: 304 ステンレス鋼は、乾燥ガス (酸素、窒素など) および非腐食性燃料ガスによる長期の浸食に耐えます。 316 ステンレス鋼は、モリブデンを含有しているため、硫黄含有燃料ガス、塩素ガス、フッ化水素、その他の腐食性ガスによる腐食に耐えることができ、腐食によって引き起こされるパイプラインの内壁への穴の形成や不純物の脱落を回避し、ガス輸送の純度を確保します。
耐振動性と圧力変動性：ベローズの環状波形構造は優れた弾性を備えており、コンプレッサーの動作やガスシステムのバルブ開閉によって発生する振動や圧力パルスを吸収し、パイプラインインターフェースでの応力集中を軽減し、剛接続による緩み漏れのリスクを低減します。特にガス圧縮機、貯蔵タンク、パイプライン間の接続部品に適しています。
クリーン適性：内壁電解研磨後の表面粗さRaは0.8μm以下と低く、不純物やガス中の水分を吸着しにくく、パーティクルの脱落がありません。高純度ガス（エレクトロニクス産業で使用される超高純度窒素、半導体製造で使用される特殊ガスなど）の透過要件を満たし、生産品質に影響を与えるガス汚染を回避します。
広い温度と圧力の適応性：-200℃から450℃の温度範囲で安定して動作し、低温液化ガス（液体窒素、液体酸素など）および高温ガスシステムの気化伝達に適応します。作動圧力は真空から30MPaまでカバーしており、低圧燃料ガスパイプライン（0.1MPa未満）のニーズを満たすだけでなく、高圧産業用ガス輸送システムでも使用できます。
典型的なアプリケーション シナリオ
ステンレス鋼ベローズは、さまざまな種類のガス システムにおける伝送の問題を具体的に解決できます。
産業用ガス伝送システム
特に溶接作業場や金属加工分野で、酸素、窒素、アルゴンなどの不活性ガスのパイプライン接続に使用されます。ベローズの耐振動性により、酸素ボンベとパイプライン間の接続部における漏れのリスクを軽減できます。
水素輸送システムでは、316 ステンレス鋼材料が水素脆化を回避でき、特殊なシール構造により、水素漏洩による爆発の危険を防止できます。
腐食性の工業用ガス (塩素ガス、二酸化硫黄など) の輸送には、ガスによるパイプラインの腐食に耐え、システムの長期的な安全な動作を保証するために 316L ステンレス鋼ベローズが選択されています。
ガス供給システム
都市天然ガスや液化石油ガスの屋内外のパイプライン接続には、ガスメーターとバルブと幹線パイプラインの間にベローズが使用されます。柔軟な補償により、建物の沈下や温度変化によるパイプラインの変位によって引き起こされる界面の漏れを軽減できます。
業務用厨房や工業用窯のガス分岐管では、ベローズの耐熱性がストーブ付近の高温環境に適応でき、耐老化性能により長期使用によるゴムホースの亀裂や漏れを防ぎます。
特殊ガスおよび高純度ガスシステム
半導体および太陽光発電産業における高純度ガス（超高純度アンモニア、シランなど）の輸送では、電解研磨された内壁を備えたベローズにより、ガスとパイプライン間の接触汚染を軽減し、ガス純度（99.9999% 以上に達する）を確保できます。
実験用ガスパイプライン (ガスクロマトグラフ用のキャリアガス、スペクトル分析用の特殊ガスなど) では、ベローズの低吸着性によりガス成分の安定性が確保され、実験データの精度が向上します。
ガス貯蔵および処理装置の接続
ガス貯蔵タンク、シリンダー、気化器の間の接続用に、減圧バルブ、ベローズは、機器の動作中の振動を吸収し、バルブインターフェースのシール性能を保護します。
低温ガス（液体窒素、液体アルゴンなど）貯蔵タンクの液体出口配管と気化器との接続に、ベローズを使用することで低温から常温までの温度変化に追従し、熱膨張・収縮による配管の亀裂を防止します。
選定のポイントと設置仕様
1. 科学的選択
材料の選択: ガスの特性に従って材料を決定します。不活性ガスおよび燃料ガスには 304 ステンレス鋼が選択されます。 316/316L ステンレス鋼は、海水環境における腐食性ガスおよび燃料ガス用に選択されています。高純度ガス システムには、電解研磨された内壁を備えた低炭素ステンレス鋼 (316L など) が必要です。
口径と圧力定格: ガス流量に応じて DN6 ～ DN200 口径を選択します。使用圧力はシステム設計圧力と一致する必要があります (たとえば、ガス システムには通常 1.6MPa 定格が選択され、工業用高圧ガスには 6.4MPa 以上の定格が選択されます)。
接続方法: ネジ接続 (ガス固有のシーラントを使用) はガスシステムで一般的に使用されます。フランジ接続 (O リングシール付き) は主に工業用ガスシステムで使用されます。 VCR フェイス シール ジョイントは、漏れゼロと清浄性を保証するために高純度ガス システム用に選択されています。
長さと補償量: パイプラインの変位要件に従って長さを決定し、過度の伸びや圧縮によるシールへの影響を避けるために、軸方向または横方向の補償代を確保します (通常、補償量はベローズの有効長の 10% を超えません)。
2. 設置仕様
防火および洗浄処理: ガスシステムを設置する前に、設置中の火花を避けるためにパイプラインに不純物がないことを確認してください。高純度ガスシステムを設置する前に、ベローズの内壁を無水エタノールで洗浄し、油汚れや粒子を除去してください。
曲げと固定: 取り付けの際、曲げ半径は製品で指定された値 (通常はパイプ直径の 5 ～ 8 倍) を下回ってはならず、無理なねじりは禁止されています。直線部には1.5～2メートルおきに固定金具を設置し、屈曲部の両端には管路の自重による変形を防ぐガイド金具を追加しています。
シール面の保護: 接続前に、フランジ面とねじ面の平坦度を確認し、バリや傷を取り除きます。ねじ接続の際はガスに応じたガス専用シール剤（ガス用PTFEシールテープなど）を塗布し、フランジ接続の場合はガスに対応したガスケット（ガス用耐油ゴムガスケット、腐食性ガス用PTFEガスケットなど）を選定してください。
漏れ検出: 設置後、漏れテストを実行する必要があります。ガスシステムの気泡検出のために界面に石鹸水を適用します。ヘリウム質量分析計は、漏れ率がシステム要件 (高純度ガス システムの漏れ率 ≤1×10⁻¹¹ Pa・m³/s など) を確実に満たすように、工業用ガスおよび高純度ガス システムで使用されます。
アプリケーションの特典
システムの安全性の向上: 従来の亜鉛メッキ鋼管やゴムホースと比較して、ステンレス鋼ベローズの漏れリスクは 95% 以上減少し、特に燃料ガスや水素などの可燃性および爆発性ガスを含むガスシステムでは、潜在的な安全事故を大幅に減らすことができます。
長寿命：ステンレス鋼材は耐老化性と耐食性があり、耐用年数は20年以上で、ゴムホース（1～3年）や通常の鋼管（8～10年）をはるかに上回っており、交換頻度とメンテナンスコストを削減します。
ガスの純度と品質を確保: 高純度ガスシステムでは、パイプライン汚染 (不純ガスによる半導体チップの欠陥など) によって引き起こされる製品の廃棄を回避し、生産ロスを削減できます。
複雑な作業条件に適応: 柔軟な補償機能により、パイプラインに対する建物の沈下、機器の振動、温度変化の影響が解決され、パイプラインの損傷によるシャットダウンメンテナンスが軽減され、システム動作の安定性が向上します。
概要
ステンレス鋼ベローズは、材料の適応、構造の最適化、精密加工により、ガスシステムにおける「安全なシール、耐食性と耐久性、クリーンな伝達」という総合的な性能を実現します。従来の産業用ガス、民間用燃料ガス、または需要の高い特殊ガス システムのいずれであっても、信頼性の高い伝送ソリューションを提供し、ガス システムの安全で安定した動作を確実に保証します。

暖房システム (民間暖房、産業用暖房、新エネルギー暖房など) には、高温耐性、熱疲労耐性、信頼性の高いシール、熱膨張と収縮への適応性、媒体適合性など、パイプラインの中核となる要件があります。従来の金属パイプ (亜鉛メッキ鋼管など) は熱応力により亀裂が発生しやすいのに対し、プラスチック パイプは温度の上限によって制限されます。しかし、ステンレス鋼ベローズは、その独自の材料と構造設計により、これらの問題を効果的に解決し、加熱システムにとって理想的なパイプライン ソリューションとなります。以下では、特定のアプリケーション ソリューションを多面的に詳しく説明します。
コアパフォーマンスの利点を暖房システム要件に徹底的に適応
暖房システムの使用環境は、大きな温度変動（-10℃～300℃）、多様な媒体（熱水、蒸気、熱伝導油など）、熱応力や振動の存在が特徴です。ステンレス鋼ベローズの性能は、次の要件を正確に満たすことができます。
優れた高温耐性と熱安定性: 304 ステンレス鋼は 200℃ 未満の中温環境 (民間温水暖房など) に耐えることができ、316 ステンレス鋼は 200 ～ 400℃ の高温シナリオ (産業用蒸気パイプラインなど) に適応でき、特殊グレード (310S など) は 600℃ を超える直火加熱システムでも安定して動作します。この材料は、長期間の高温による老化や強度の低下がありません。

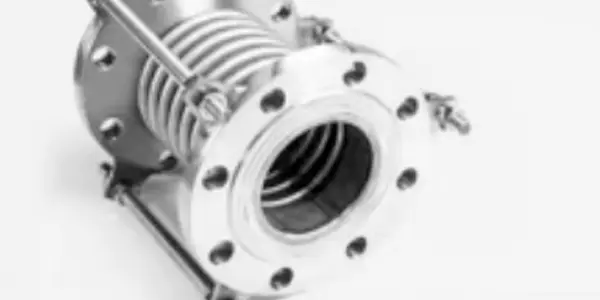

熱疲労耐性と膨張補償能力：ベローズの環状波形構造により、軸方向の伸びが良好です。加熱システムの起動 (温度上昇) と停止 (温度降下) のサイクル中に、熱膨張と熱収縮によって引き起こされるパイプラインの長さの変化を吸収でき (補償量はパイプライン自体の長さの 5% ～ 10% に達する可能性があります)、硬い接続によって引き起こされるインターフェイスの緩みやパイプラインの亀裂を軽減します。ボイラー、熱交換器、その他の機器と主要パイプラインを接続するのに特に適しています。
媒体適合性と耐食性: 熱水、蒸気、熱伝導性オイルなどの一般的な熱媒体に対して耐性があります。 304 ステンレス鋼は、水中でのカルシウムおよびマグネシウムイオンのスケール付着や酸素腐食に耐えます。 316 ステンレス鋼は、硫黄含有蒸気や弱酸性の熱伝導媒体による浸食に耐えることができ、パイプラインの内壁の腐食や穴あきによる媒体の漏れを防ぎます。
シールの信頼性と耐圧能力: 精密に加工されたフランジ、ねじ、その他の接続構造と、高温耐性のシールガスケット (グラファイトガスケット、メタルクラッドガスケットなど) を組み合わせることで、長期高温下でも漏れのないシールを実現できます。作動圧力は1.6～10MPaに達し、低圧民間暖房(0.6MPa未満)および高圧工業用蒸気システム(4.0MPa以上)の圧力要件を満たします。
熱伝導効率と省エネ：ステンレス鋼の熱伝導率（約16〜21W/(m・K)）はプラスチックパイプよりも高く、ベローズの環状構造により媒体とパイプラインの間の接触面積が増加し、熱伝達が促進されます。同時に、パイプラインの外壁に断熱層を取り付けると、熱損失を低減し、システムの省エネ性能を向上させることができます。
典型的なアプリケーション シナリオ
ステンレス鋼ベローズは、さまざまなタイプの加熱システムにおける従来のパイプラインのアプリケーションの問題点を具体的に解決できます。

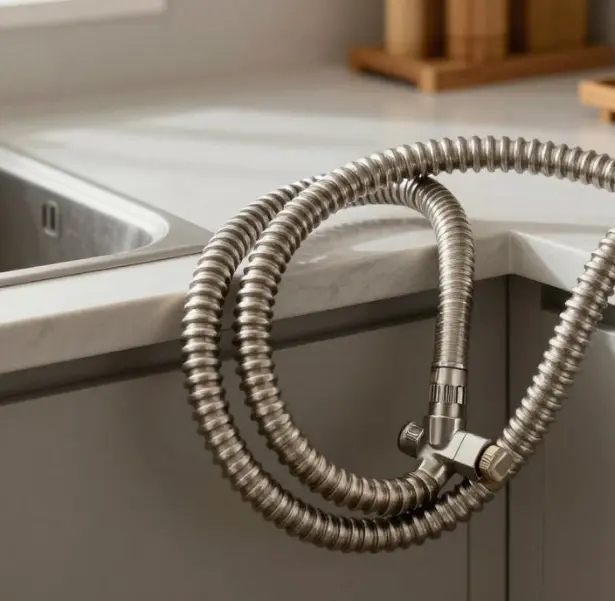

民間暖房および給湯システム

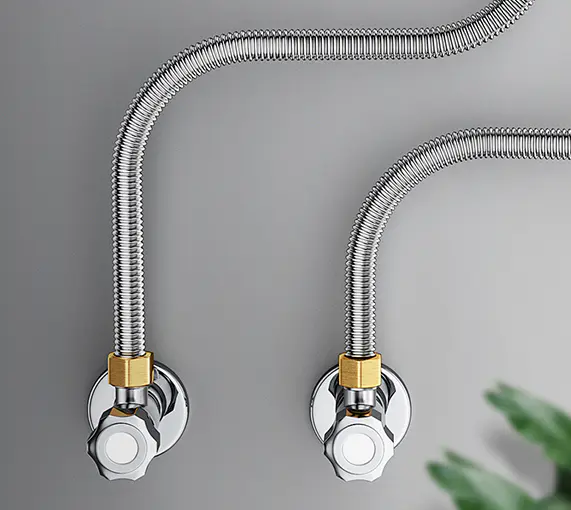

ラジエーターとメインパイプの間の分岐パイプの接続: ベローズの柔軟性を利用して、壁や家具などの障害物を簡単に回避し、エルボの使用を減らし、水流抵抗を低減します。同時に、暖房期と非暖房期のパイプラインの膨張と収縮を吸収し、界面の漏れを防ぎます。

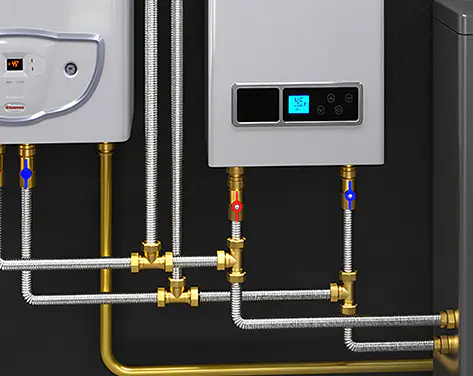

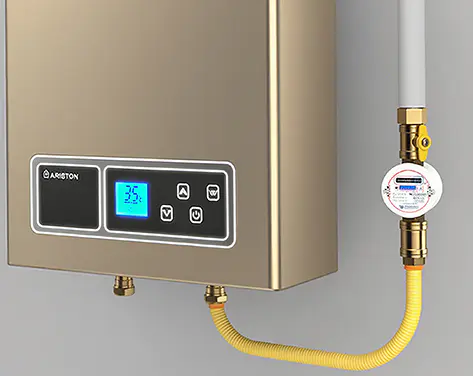

壁掛けボイラーと温水パイプラインの接続: 壁掛けボイラーの運転中の80〜95℃の温水温度に耐え、頻繁な起動と停止による熱疲労に耐え、ゴムホース(劣化しやすい)や銅管(剛性が強い)よりも耐久性があり、耐用年数は15年以上です。

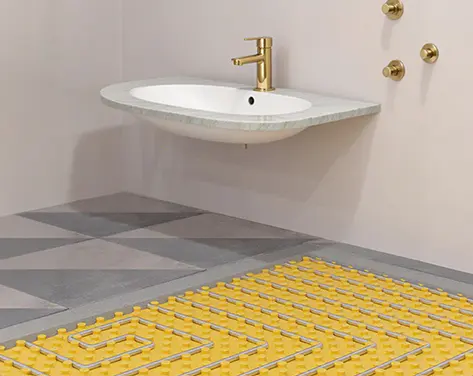

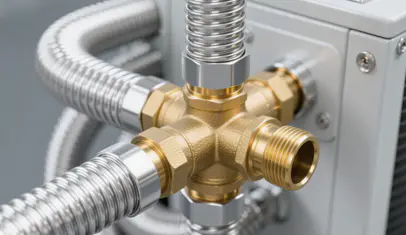

低温床輻射暖房（水床暖房）におけるマニホールドの接続：小口径（DN15-DN25）ベローズは、床暖房パイプの多分岐レイアウトに適応し、水流抵抗を減らし、放熱の均一性を向上させることができます。
産業用暖房システム
ボイラーと蒸気パイプライン間の接続: 石炭焚き/ガス焚きボイラーの出口では、ベローズがボイラー起動時の激しい熱膨張を吸収し、バルブとパイプラインのインターフェースを保護し、蒸気漏れを防ぐことができます (蒸気温度は通常 150 ～ 300℃、圧力 1.0 ～ 4.0MPa)。
熱伝導油加熱システム：熱伝導油炉と反応器、乾燥機などの接続に使用されます。 316 ステンレス鋼は、熱伝導性オイル (温度 200 ～ 300℃) の長期浸食に耐えることができ、耐振動性 (ポンプの動作によって発生) により、パイプラインの接合部の緩みを防ぎます。
電気加熱装置のパイプライン接続: 電気加熱反応器の入口および出口パイプラインなど、ベローズは電気発熱体の局所的な高温に適応でき、プラスチックパイプからの臭気放出の問題はありません。
新しいエネルギー暖房システム
太陽熱収集システムの循環パイプライン: 太陽熱収集器と貯湯タンクを接続する304ステンレス鋼は、直射日光下での高温(70〜100℃)や雨による腐食に耐えることができ、柔軟な構造により、設置角度による収集器のわずかなずれに適応します。
空気熱源ヒートポンプの水循環パイプライン：-10℃～55℃の温度変動範囲において、ベローズは環境温度の変化によるパイプラインの伸縮を補償し、プラスチックパイプの低温脆化や高温変形を回避します。
特殊な暖房シナリオ
食品加工業界の蒸気消毒パイプライン: ステンレス鋼ベローズの内壁は滑らかで掃除が簡単で、食品衛生基準 (3A 認証など) を満たし、121℃ の高温蒸気消毒に耐え、錆び汚染のリスクがありません。
実験室用加熱機器（オイルバス、恒温槽など）のパイプライン接続：小口径ベローズ（DN6～DN15）は精密機器に正確に適応し、耐振動性により実験中の安定した媒体伝達を実現します。
選定のポイントと設置仕様
1. 科学的選択
材質のマッチング: 中温システム (≤200℃) には 304 ステンレス鋼が選択されます。 316 ステンレス鋼は、高温システム (200 ～ 400℃) または腐食性媒体 (硫黄含有蒸気など) に選択されます。超高温システム (>400℃) には 310S ステンレス鋼が選択されます。
口径と圧力定格: 熱媒体の流量に応じて DN10 ～ DN300 口径を選択します (DN15 ～ DN50 は民生用、DN50 ～ DN200 は工業用に一般的に使用されます)。使用圧力はシステム設計圧力の 1.25 倍以上である必要があります (たとえば、蒸気システムの設計圧力が 1.6MPa の場合、定格 2.0MPa 以上のベローズを選択します)。
接続方法: ねじ接続 (高温耐性原材料テープを使用) は民生システムで一般的に使用されます。フランジ接続 (金属巻きガスケット付き) は主に産業システムで使用されます。精密機器の接続にはフェルールジョイントを選択できます（デッドコーナーのない清浄性を確保するため）。
膨張補償量：配管の長さと温度差に応じて熱膨張量を計算し（式：ΔL=α×L×ΔT、αはステンレス鋼の線膨張係数）、過度の伸びや圧縮を避けるためにベローズの補償量が計算値以上になるようにします。
2. 設置仕様
前処理と洗浄：設置前に、パイプライン内の酸化スケールと油汚れを除去します。高温システムは脱脂する必要があります (トリクロロエチレンによる洗浄など)。食品および医薬品機器に接続する場合は、微生物の増殖を避けるために電解研磨された内壁を備えたベローズを選択する必要があります。
曲げ固定：曲げ半径は製品指定半径以上（通常パイプ径の6～10倍）。冷間曲げ加工中に波形変形を引き起こすような過剰な力を加えることは禁止されています。直線セクションにはスライディング サポートが 2 ～ 3 メートルごとに設置され (軸方向の拡張が可能)、固定サポートは横方向の変位を制限するために補償セクションの両端に設置されます。
シールと絶縁: フランジ接続を使用する場合は、偏心荷重によるシールの破損を避けるために、ボルトを均等に (段階的に斜めに) 締めてください。高温のパイプラインはベローズの外側を断熱層（ロックウール、ケイ酸アルミニウムなど）で覆う必要がありますが、断熱層がベローズの補償を妨げないように拡張スペースを確保する必要があります。
試運転とテスト：設置後、水圧テストを実施します（テスト圧力は使用圧力の1.5倍で、漏れのない圧力を30分間維持します）。高温システムでは、ベローズがスムーズに伸縮するかどうか、また界面に漏れがないかどうかを監視するためにホットコミッショニングを行う必要があります。
アプリケーションの特典
システムの耐用年数を延ばす: ステンレス鋼ベローズの熱疲労耐性により、暖房システムのトラブルのない動作サイクルが 10 年以上に延長され、亜鉛メッキ鋼管 (5 ～ 8 年) やプラスチック パイプ (3 ～ 5 年) のサイクルをはるかに上回り、交換コストが削減されます。
メンテナンスコストの削減: 耐食性と高温耐性により、パイプラインの腐食や破裂による停止メンテナンスが軽減され、年間メンテナンスコストが 40% ～ 60% 削減されます。特に産業用暖房システムでは、媒体の漏れによる生産損失を回避できます。
運用上の安全性の向上: 漏れゼロのシールと熱応力防止設計により、高温媒体 (蒸気や熱伝導性油など) の漏れによって引き起こされる火傷や火災のリスクが軽減され、民間暖房における家庭用水の漏れによって引き起こされる物的損失を軽減できます。
システムの適応性の向上: 柔軟な補償機能により、パイプラインの設置が建物の構造 (壁や床など) によって制限されなくなり、古い建物の暖房システムの変更に特に適し、壁の掘削や構造上の損傷が軽減されます。
概要
ステンレス鋼ベローズは、材料と構造の二重の利点により、加熱システムにおける「高温耐性、膨張防止、安定したシール、長寿命」という総合的な性能を実現します。民間暖房の快適性要件であっても、産業暖房の過酷な作業条件であっても、信頼性の高いパイプライン ソリューションを提供し、暖房システムの効率的かつ安全な運用のための強固な基盤を築くことができます。

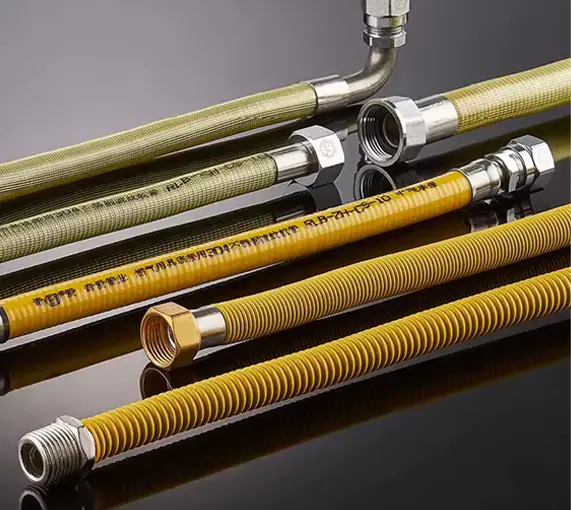

ストーブ (家庭用ガスストーブ、業務用キッチンストーブ、工業炉などを含む) には、安全性と漏れ防止性、高温耐性、ガスとその不純物に対する耐食性、設置の柔軟性、長期信頼性など、パイプラインの接続に関する厳しい要件があります。従来のゴムホースは経年劣化、ひび割れ、ネズミの噛みつきが起こりやすく、一方、硬い金属パイプは柔軟性に欠けるため、設置が困難でした。ステンレス鋼ベローズは、その独自の材料特性と構造設計により、これらの問題点に効果的に対処でき、ストーブ接続パイプラインにとって理想的な選択肢となります。以下では、特定のアプリケーション ソリューションを多面的に詳しく説明します。
主要なパフォーマンス上の利点とストーブの要件との正確な一致
ストーブの使用環境は、高い周囲温度 (バーナー付近で最大 150℃)、頻繁な点火と消火、ガス (天然ガス、液化石油ガス) や凝縮水との接触、安全で柔軟な接続の必要性などの特徴があります。ステンレス鋼ベローズの性能は、次の要件を正確に満たすことができます。
優れた安全性と漏れ防止：高品質の304ステンレス鋼で作られたジャバラは、中間に継ぎ目のない一体構造で、漏れのリスクを軽減します。接続端 (ネジ式またはクイックコネクト) は精密に機械加工されており、ガスと互換性のある特殊なシール リング (ニトリルゴムや EPDM など) が装備されているため、長期間の使用や温度変化下でも信頼性の高いシールが確保されます。
高温耐性と耐火性：ストーブバーナー付近の周囲温度よりはるかに高い300℃までの高温に耐えることができます。誤って裸火に触れても溶けたり燃えたりすることがなく、ホースの焼損による火災事故を回避でき、ゴムホースに比べて安全です。
耐食性・ガス適合性：ガス成分（天然ガス中の硫化物など）やガス燃焼時に発生する結露水による腐食に強く、錆や穴あきが発生しません。天然ガス、液化石油ガス、人工ガスなどのさまざまなガスに使用でき、材料の劣化や反応がありません。
柔軟性と設置適応性：ベローズは自由に曲げることができ（最小曲げ半径はパイプ径の3〜5倍）、キッチンの複雑な空間レイアウトに適応します。ガス源（ガスメーター、ガスシリンダー）をストーブに簡単に接続できるため、エルボやアダプターの必要性が減り、設置プロセスが簡素化されます。
老化防止・長寿命：温度・紫外線・油煙などにより老化、硬化、亀裂が発生しやすいゴムホースと異なり、ステンレスベローズは老化防止性能を備えています。その耐用年数は 10 ～ 15 年に達し、ゴムホースの耐用年数 18 か月 ～ 2 年をはるかに上回っており、交換頻度を低減します。
典型的なアプリケーション シナリオ
ステンレス鋼ベローズはさまざまなタイプのストーブに適用して、接続の問題を解決できます。

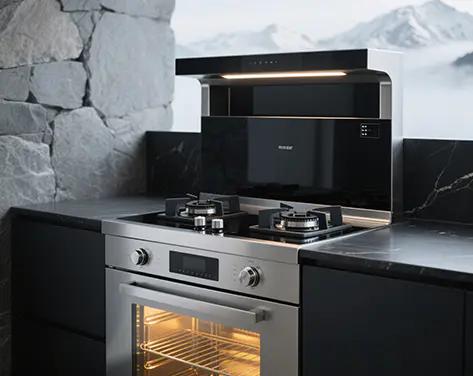

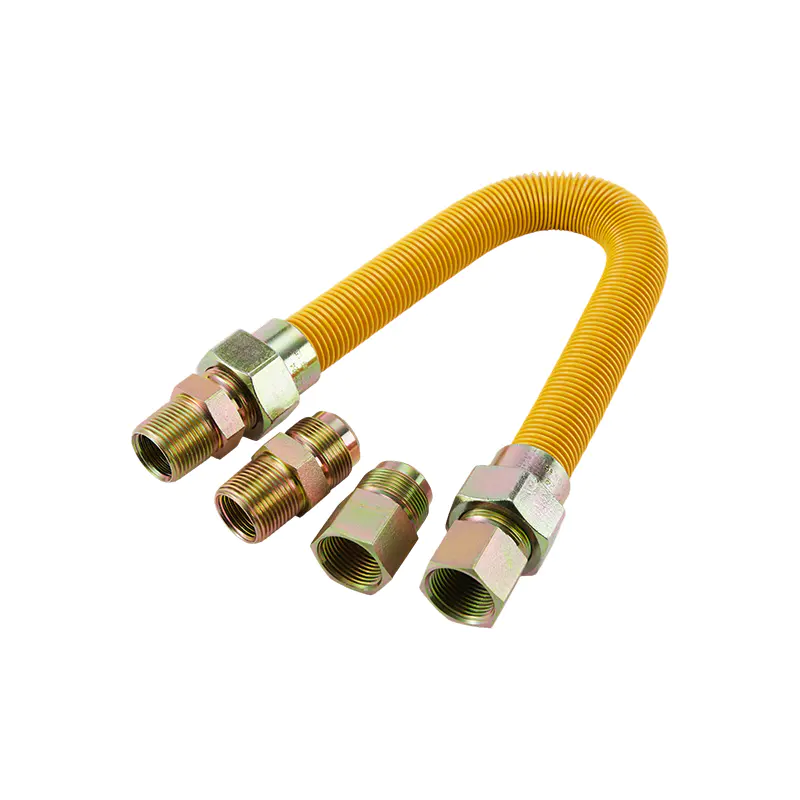

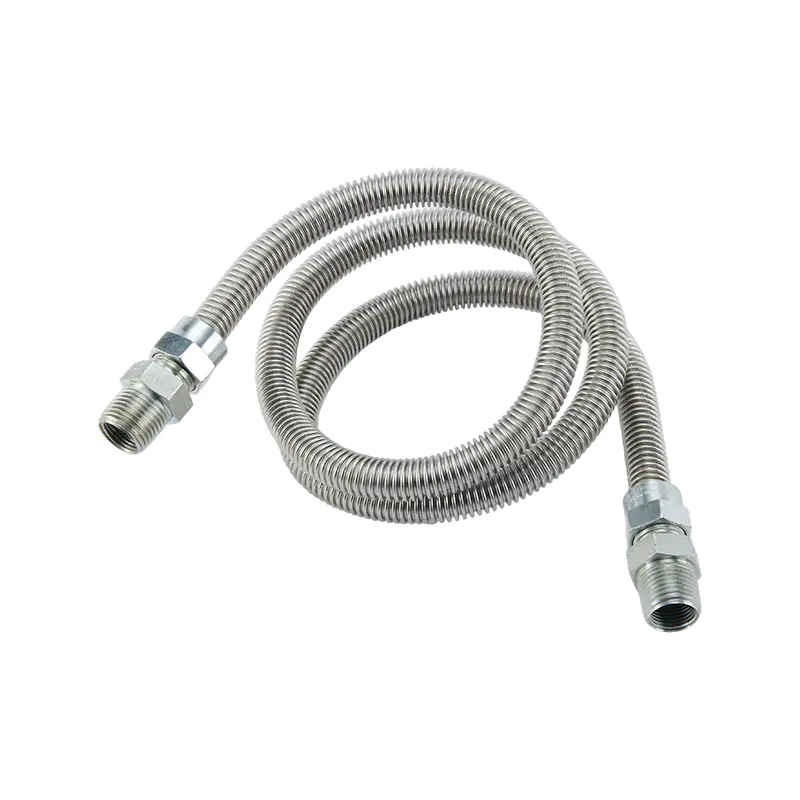

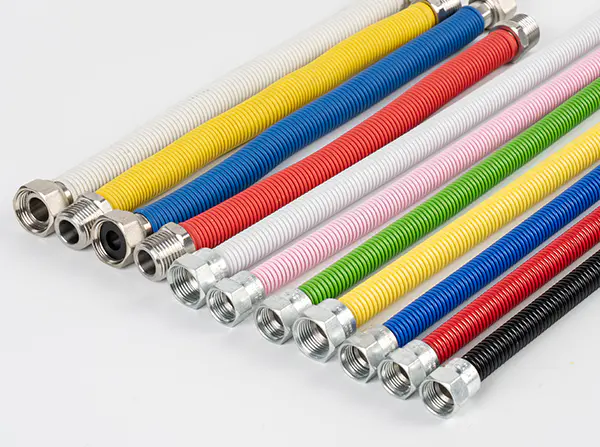

家庭用ガスストーブ
ガスメーターとコンロの接続：家庭のキッチンでは、ガスメーターまたはガスバルブをコンロに接続するために使用されます。柔軟性があるため、キャビネットの中や障害物を避けて配線することができ、ゴムホースが潰れたりねじれたりする安全上の危険を回避できます。
ビルトインコンロの接続：キャビネットに設置されたビルトインコンロの場合、ベローズを狭いスペースに合わせて適切な形状に曲げることができるため、良好な通気性が確保され、ガスの蓄積が回避されます。
業務用キッチンコンロ
レストランや食堂の大型コンロ：業務用コンロ（中華鍋コンロ、スチームコンロなど）をガス管に接続するために使用されます。業務用厨房の高温環境やコンロ使用時の振動にも耐え、安定したガス供給を実現します。
ガスフライヤーとオーブン: ベローズの高温耐性により、動作中に高熱を発生するガスフライヤーとオーブンの接続に適しており、高温によるパイプラインの損傷を回避します。
工業炉
工業用加熱炉・徐冷炉：工業炉のガス供給配管に使用されます。炉周囲の高温や工業用ガスの圧力変動にも適応し、安全かつ継続的なガス供給を保証します。
選定のポイントと設置仕様
1. 科学的選択
材質と口径: 304 ステンレス鋼は家庭用および一般的な業務用ストーブに十分です。より厳しい条件の産業環境では、より優れた耐食性を得るために 316 ステンレス鋼を選択できます。口径はストーブのガス消費量に応じて選択されます。通常、家庭用ストーブの場合は DN10 (3/8 インチ)、業務用ストーブの場合は DN15 (1/2 インチ) 以上です。
長さと圧力定格: 過度のパイプライン抵抗を避けるために、長さは適切である必要があり、一般に家庭用では 2 メートルを超えてはなりません。ガス供給圧力要件を満たすには、圧力定格は 1.6MPa 以上である必要があります (通常、家庭用では 2 ～ 3kPa、商業用では最大 5kPa)。

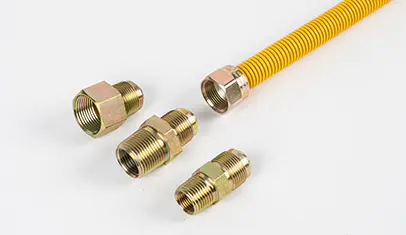

接続タイプ: 家庭用ストーブは通常、ガス固有のナットを使用したネジ接続を使用します。市販のストーブでは、分解やメンテナンスを容易にするためにフランジ接続またはクイック接続ジョイントを使用できます。
2. 設置仕様
過度の曲げとねじりを避ける：ベローズ構造への損傷を防ぎ、その耐用年数と安全性に影響を与えるため、取り付け中、曲げ半径は指定された値未満であってはなりません。シールが緩まないようにパイプラインをねじらないでください。
しっかりした固定：ジャバラは、摩耗の原因となる揺れや他の物体との摩擦を避けるために、特別なクリップで間隔（50〜80cmごと）で固定する必要があります。設置中にパイプラインを無理に引っ張らないでください。
パイプラインはストーブバーナーやその他の高温部品から少なくとも30cmの距離を保つ必要があります。やむを得ない場合には断熱対策（断熱スリーブ等）を講じてください。
漏れ検出: 設置後、漏れテストを実行する必要があります。接続部分に石鹸水を塗布します。気泡が発生しなければ漏れはありません。危険を避けるため、漏れ検出には裸火を使用しないでください。
定期的な点検と交換: ベローズに損傷、腐食、接続の緩みなどの兆候がないか定期的に確認してください。耐用年数に達した場合、または損傷した場合は、適時に交換する必要があり、専門の担当者が交換する必要があります。
アプリケーションの特典
安全性の向上：ステンレス鋼ベローズの使用により、ゴムホースの経年劣化、ネズミの咬傷、高温によるガス漏れのリスクが軽減され、ガス爆発や火災事故を効果的に防止し、人命と財産の安全を確保します。
メンテナンスコストの削減：長寿命のため、ゴムホースに比べて交換頻度が少なく、頻繁に交換するコストと手間が省けます。同時に、その耐食性により、パイプラインの損傷によるメンテナンス作業が軽減されます。
設置の簡素化: ベローズの柔軟性により、ストーブパイプラインの設置がより便利になり、さまざまなキッチンのレイアウトに適応し、建設の難易度が軽減され、設置効率が向上します。
安全基準への準拠: ガス機器の国家安全基準 (GB 29993-2013「ガス用ステンレス鋼波形ホース」など) の要件を満たしており、関連部門の検査に合格し、規制への準拠を保証します。
概要
安全性、耐高温性、耐食性、柔軟性、長寿命を備えたステンレス鋼製ベローズは、さまざまなストーブに信頼性の高い接続ソリューションを提供します。これは、従来の接続パイプラインの安全上の問題と設置の難しさを効果的に解決し、ストーブガス供給システムの安全性と信頼性を向上させるための理想的な選択肢です。

衛生システム (医療衛生、食品および飲料の加工、医薬品生産、公共衛生施設を含む) では、パイプラインに対して、高い清浄度、耐食性、洗浄の容易さ、非毒性、衛生基準への準拠など、非常に厳しい要件があります。従来のパイプライン (プラスチック パイプや通常の金属パイプなど) は、汚染されやすい、洗浄が難しい、過酷な環境での腐食などの問題を抱えていることがよくあります。ステンレス鋼ベローズは、その材料特性と構造設計により、衛生システムの特別なニーズを完全に満たし、信頼性の高いパイプライン ソリューションとなります。以下では、特定のアプリケーション ソリューションを多面的に詳しく説明します。
中核となるパフォーマンス上の利点と衛生システム要件を正確に一致させる
サニタリー システムは、頻繁な洗浄 (CIP/SIP)、さまざまな洗浄剤 (酸、アルカリ) との接触、高温消毒、微生物の増殖の厳密な防止を特徴とする環境で動作します。ステンレス鋼ベローズの性能は、次の要件を正確に満たすことができます。
優れた耐食性: 304 または 316L ステンレス鋼で作られており、衛生システムで使用されるさまざまな洗浄剤 (過酢酸、水酸化ナトリウムなど) や消毒剤による腐食に耐えることができます。モリブデン含有量が高い 316L ステンレス鋼は、塩化物イオン腐食に対する耐性が強いため、塩分濃度の高い環境 (水産加工など) や塩素含有消毒剤を頻繁に使用する環境に適しています。
高い清浄性と無毒性：電解研磨後のベローズの内壁は滑らか（Ra ≤ 0.8μm）で、死角や細孔がなく、微生物（細菌、真菌など）の付着と繁殖を防ぐことができます。有害物質を放出せず、FDA、3A、USP クラス VI などの国際衛生基準に準拠しており、媒体 (水、食品、医薬品) が汚染されていないことを保証します。
耐熱性と消毒への適応性：高温消毒プロセス（121℃の飽和蒸気滅菌30分など）や低温環境（-40℃まで）に耐えることができ、洗浄中や稼働中のサニタリーシステムの頻繁な温度変化に適応します。温度変化による変形や劣化がありません。
滑らかな内壁と低い汚染リスク: 非常に滑らかな内面により、メディア残留物の滞留が軽減され、CIP (定置洗浄) プロセス中の洗浄が簡単になります。粗面パイプと比較して、洗浄の頻度や洗浄剤の使用を削減でき、コストを削減し、環境への影響を軽減できます。
機械的強度と長寿命：高い引張強度（≧520MPa）と耐衝撃性があり、衛生パイプラインの圧力変動（通常0.1〜1.0MPa）に耐えることができ、設置中や使用中に損傷するのは簡単ではありません。その耐用年数はプラスチックパイプ（3～5年）をはるかに上回る10年以上に達し、交換やメンテナンスの頻度が軽減されます。
典型的なアプリケーション シナリオ
ステンレス鋼ベローズは、さまざまなタイプの衛生システムにおける従来のパイプラインのアプリケーションの問題点を解決できます。
医療およびヘルスケアの衛生システム
医療用給水パイプライン：病院内の精製水、滅菌水、透析水の輸送に使用されます。平滑な内壁とベローズの耐食性により、水質の二次汚染を防止し、医療用水の安全性を確保します。
消毒パイプライン接続: オートクレーブ、滅菌器、その他の機器を接続すると、高温高圧の蒸気消毒に耐えることができ、消毒プロセス中のパイプラインの気密性が確保されます。
手術室の廃水排出: 手術室の汚染された廃水の排出に使用される 316L ステンレス鋼ベローズは、廃水中の血液、薬剤、消毒剤による腐食に耐えます。
食品および飲料処理の衛生システム
原材料輸送パイプライン: 乳製品、飲料、醸造の生産ラインで、原材料 (牛乳、ジュース、シロップなど) を輸送するために使用されます。無毒で滑らかな内壁は材料の残留物や細菌の増殖を防ぎ、食品グレードの衛生要件を満たします。
洗浄パイプライン システム: CIP 洗浄装置と生産装置を接続すると、高温洗浄液 (80 ～ 95℃) や化学洗浄剤の浸食に耐えることができ、パイプラインを損傷することなく効果的な洗浄を保証します。
食品工場の蒸気滅菌パイプライン: 食品滅菌工程での蒸気輸送に使用され、頻繁に発生する高温蒸気の影響に適応し、安定した性能を維持します。
医薬品生産衛生システム
API (Active Pharmaceutical Ingredient) の輸送: 製薬工場では、API と中間製品の輸送に使用されます。ベローズはGMP基準を満たしており、吸着や浸出がなく、医薬品の純度を保証します。
精製水と注入パイプライン用水: 水処理装置と充填ラインを接続することで、精製水の高温循環に耐えることができ、注入システム用の水の厳しい衛生要件を満たします。
公共衛生施設

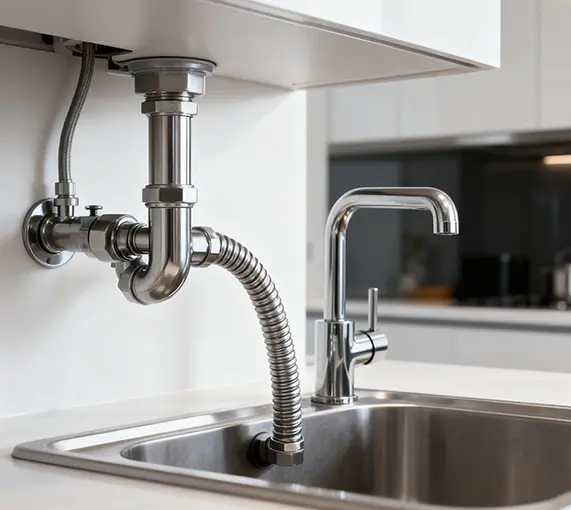

公衆トイレの給水パイプライン: ジムやプールなどの交通量の多い公共の場所で使用され、塩素を含む水による腐食に強く、頻繁な水の使用に適応する優れた耐圧性を備えています。
公共エリアの廃水処理パイプライン：駅や空港などの生活廃水の輸送用に、廃水中の有機物による腐食に強く、内壁が滑らかなので詰まりにくいです。
選定のポイントと設置仕様
1. 科学的選択
材質の選択: 304 ステンレス鋼は、一般的な衛生環境 (公衆浴室など) に適しています。 316L ステンレス鋼は、強い腐食（医薬品生産、水産物加工など）や強力な消毒剤の頻繁な使用を伴う過酷な環境に適しています。
口径と圧力定格: サニタリー システムの流量要件に応じて口径 (DN15 ～ DN100) を選択します。たとえば、小口径 (DN15 ～ DN32) は医療用水の供給に使用され、中口径 (DN40 ～ DN80) は食品加工パイプラインに使用されます。圧力定格は使用圧力の 1.5 倍以上である必要があります (通常 1.0 ～ 1.6MPa)。
表面処理：平滑性と洗浄の容易性を確保するために、内壁は電解研磨（Ra ≤ 0.8μm）を受ける必要があります。外壁を研磨または不動態化して耐食性を高めることができます。
接続方法: サニタリークランプ接続 (トライクランプ) が一般的に使用され、分解と洗浄が容易で、頻繁なメンテナンスが必要なシステムに適しています。衛生ガスケット (EPDM、PTFE など) を備えたフランジ接続は、シールと衛生を確保するために高圧パイプラインに使用されます。
2. 設置仕様
清浄度管理: 設置前に、ジャバラを洗浄(純水またはアルコールを使用)して、油、錆、およびその他の不純物を除去する必要があります。製薬および食品システムでは、無菌要件を満たすために脱脂および不動態化処理が必要です。
デッドコーナーを避ける: 設置中、エルボやティーの使用を最小限に抑えてください。必要に応じて、半径の大きなサニタリーエルボを使用して、汚れがたまるデッドコーナーを避けてください。清浄度に影響を与える変形を防ぐために、ベローズの曲げ半径はパイプ直径の 5 倍以上である必要があります。
シーリング要件: シーリング ガスケットは食品グレードまたは医療グレード (高温用の EPDM、耐酸性およびアルカリ性用の PTFE など) でなければならず、ガスケットの経年劣化による細菌の増殖を防ぐために定期的に交換する必要があります。
滅菌と試験：設置後、圧力試験（純水または圧縮空気を使用）を実施し、漏れがないことを確認します。無菌システムの場合は、SIP (Sterilization-in-Place) 滅菌を実行して、パイプラインが微生物制限 (≤ 10 CFU/100mL) を満たしていることを確認します。
アプリケーションの特典
衛生的な安全性の保証: ステンレス鋼ベローズの滑らかな内壁と耐食性により、微生物汚染や培地の劣化を防ぎ、食品や医薬品の製造における製品の廃棄を削減し、医療システムにおける医療事故を回避します。
メンテナンスコストの削減：耐用年数が長く、洗浄が簡単な特性により、パイプラインの交換と洗浄の頻度が減少します。プラスチックパイプと比較して、年間メンテナンスコストを40%〜60%削減できます。
規制要件の遵守: 国際衛生基準 (FDA、3A、GMP など) および衛生システムに関する国内規制要件を満たし、違反による罰則や生産停止を回避します。
生産効率の向上: 信頼性の高いパフォーマンスにより、衛生システムの安定した稼働が保証され、パイプラインの障害によるダウンタイムが削減されます。サニタリー接続は簡単に分解できるため、メンテナンスと洗浄プロセスが迅速化されます。
概要
ステンレス鋼製ベローズは、耐食性、高い清浄度、衛生基準への準拠を備えており、衛生システムに「安全、信頼性、効率的な」パイプライン ソリューションを提供します。医療、食品、製薬、公衆衛生の分野を問わず、厳しい衛生要件と複雑な労働条件を満たし、衛生システムの安全な運用のための強固な基盤を築くことができます。

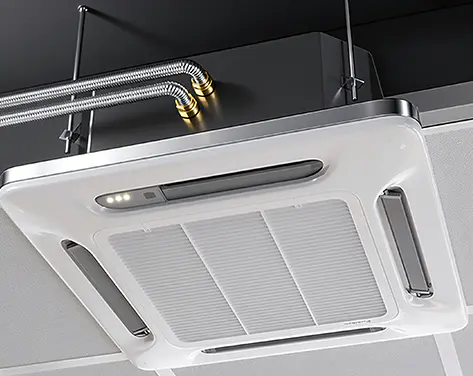

空調および換気システム (セントラル空調、商業換気、クリーン空調など) には、スムーズな空気/媒体の伝達、耐振動性と騒音低減、耐温度と耐湿性、柔軟な設置、長期安定性など、パイプラインに対する主要な要件があります。従来のエアダクト（亜鉛メッキ鋼板ダクトなど）は剛性が高く、振動音が大きいなどの問題があり、プラスチックパイプは耐熱性や強度に制限がありました。ステンレス鋼ベローズは、その独自の材料と構造上の利点により、空調および換気システムの複雑な作動条件に効果的に適応でき、パイプラインのパフォーマンスを最適化するための理想的な選択肢となります。以下では、特定のアプリケーション ソリューションを多面的に詳しく説明します。
コアパフォーマンスの利点とシステム要件の正確な一致
空調および換気システムの動作環境は、温度変動 (-10℃ ～ 80℃)、高い空気湿度、頻繁な機器の振動、風の抵抗と騒音を低減する必要性によって特徴付けられます。ステンレス鋼ベローズの性能は、次の要件を正確に満たすことができます。
優れた耐温度性と耐湿性: 304 ステンレス鋼は、-40℃ ～ 300℃の温度範囲で安定して動作し、供給空気 (12 ～ 18℃)、戻り空気 (室温) の空調システム、および排気温度 (-10℃ ～ 60℃) の換気システムの要件を完全にカバーします。同時に、ステンレス鋼は水分やカビを吸収せず、高湿度の環境（地下室、プールの換気など）でも腐食に耐え、パイプラインの錆びや細菌の繁殖を防ぎます。
耐振動性と騒音低減能力：ベローズの環状波形構造は優れた弾性衝撃吸収性能を備えており、空調ユニットやファンの動作によって発生する振動（振動周波数10〜100Hz）を吸収し、パイプラインや建物構造への振動の伝達を低減し、騒音を低減します（硬質エアダクトと比較して、騒音を5〜15dB低減できます）。病院や研究所など、騒音に敏感な場所に特に適しています。
低い風抵抗と気流の安定性: ベローズの内壁は、平滑処理 (Ra≤1.6μm) 後、風抵抗係数 (λ) が 0.02 ～ 0.03 と低く、従来の長方形のエアダクトの局所抵抗よりもはるかに低くなります。環状断面設計により、気流の分布がより均一になり、渦流が回避され、空調システムの熱交換効率と換気システムの換気効果が向上します。
設置の柔軟性とスペースへの適応性: ベローズは任意に曲げることができ (最小曲げ半径はパイプ直径の 3 ～ 5 倍)、梁、柱、パイプなどの障害物を簡単に回避できるため、エルボ、ティー、その他の付属品の使用が削減されます。狭いスペース (天井の中二階、機器室など) では、その柔軟な特性により設置プロセスが簡素化され、建設の難易度が軽減されます。
強度と耐用年数の利点: ステンレス鋼の引張強度 (≥520MPa) はプラスチックパイプよりもはるかに高く、耐衝撃性があり、エアダクト内の正圧 (≤2000Pa) および負圧 (≥-500Pa) に耐えることができ、高圧空気供給システムの要件を満たします。耐用年数は 20 年以上に達する可能性があり、亜鉛メッキ鋼板エアダクトの防食サイクル (8 ～ 12 年) をはるかに上回ります。
典型的なアプリケーション シナリオ
ステンレス鋼ベローズは、空調および換気システムのさまざまなリンクにおける従来のパイプラインのアプリケーションの問題点を具体的に解決できます。
セントラル空調システム
空調ユニットとエアダクト間の接続部: 冷水器やエアハンドリングユニットの空気出口では、ベローズが機器の動作による振動を吸収し、固定接続によって引き起こされるエアダクトの共振ノイズを回避します。同時に、設置誤差や温度変化によるユニットとエアダクト間のずれを補正します。
ファンコイルと分岐管の接続：小口径（DN80～DN200）ベローズはファンコイルの給気・還気ダクトに適しています。柔軟な構造によりファンの振動の伝達が低減され、滑らかな内壁によりほこりがたまりにくく、空調システムの清掃やメンテナンスの頻度が軽減されます。
冷媒パイプライン接続：マルチエアコンの冷媒（R32、R410Aなど）パイプラインでは、ベローズが冷媒循環中の温度変化（-15℃～60℃）に適応し、耐振動性により界面の緩みによる冷媒漏れを防ぎます。
商業用および産業用換気システム
厨房の排気管：ステンレス製ベローズは油煙による腐食に強く、曲げやすい特性が厨房の複雑な空間レイアウトに適応します。高温耐性（≤300℃）は油煙の瞬間的な高温に対応でき、プラスチックパイプよりも安全です。
産業作業場の換気: ほこりの多い湿気の多い作業場 (食品加工、機械製造など) では、ベローズの耐食性により、粉塵の侵食や結露水による錆びを防ぐことができます。柔軟な設計により、さまざまなエリアの換気出口の接続が容易になり、換気効率が向上します。

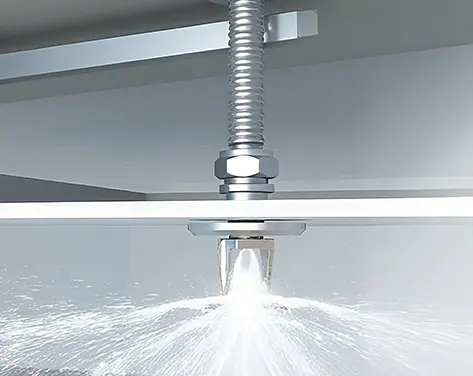

火災排煙システム: 高温ステンレス鋼ベローズ (316 材質など) は 280℃ で 30 分以上連続動作でき、火災排煙の耐火要件を満たしており、耐振動性により火災時にパイプが脱落することはありません。
クリーンな空調と特別な換気
病院のクリーンな手術室の換気: 電解研磨された内壁 (Ra≤0.8μm) を備えたベローズは塵が蓄積せず、消毒が容易で、GMP クリーン基準を満たし、細菌増殖のリスクを軽減し、手術室の高効率ろ過換気システムに適合します。
研究室のドラフトからの排気: ベローズを使用してドラフトをメインエアダクトに接続できます。耐化学腐食性 (316 材質) により、実験室の排気ガス (酸塩基ガスなど) による浸食に耐性があり、柔軟な構造によりドラフトの設置位置の調整が容易です。
データセンターの空調と換気: 高密度のサーバー ルームでは、ベローズは空調の吹き出し口とキャビネットのエア ダクトを正確に接続し、冷気の損失を削減し、その耐振動性によりサーバーの動作に対する空調ファンの干渉を軽減します。
Ⅲ．選定のポイントと設置仕様
1. 科学的選択
材質と口径: 通常の空調および換気システムには 304 ステンレス鋼が選択されます。 316 ステンレス鋼は、湿気が多く腐食性の環境 (キッチン、研究室など) 向けに選択されています。口径は風量要件に応じて DN50 ～ DN600 から選択されます (DN100 ～ DN300 は民生用、DN300 ～ DN600 は産業用に一般的に使用されます)。
圧力と温度の定格: システムの空気圧に応じて、対応する圧力定格を選択します (従来のエアダクト システムの場合は 1000Pa 定格、高圧空気供給システムの場合は 2000Pa 定格が選択されます)。高温シナリオ (火災の排煙など) では、耐熱性 ≥280℃ の特別なベローズが必要です。
接続方法: 機器インターフェースとの接続にはフランジ接続が使用されます (密閉性と衝撃吸収性を高めるためのゴム製ガスケットが装備されています)。クランプ接続はエアダクトセクションの接続に使用できます（分解と清掃が簡単）。クリーンなシステムには溶接接続が推奨されます (漏れ箇所を減らすため)。
長さと補償量: 設置距離と振動変位の要件に応じて長さを決定し、振動や温度変化時にベローズが自由に伸縮できるように、過度の伸びを避けるために 5% ～ 10% の拡張マージンを確保します。
2. 設置仕様
洗浄と前処理: 取り付け前に、ベローズ内の油汚れや不純物を除去してください。クリーンなシステムは純水で洗浄し、乾燥させる必要があります。食品や医薬品に関連する換気システムの場合、大気汚染を避けるためにオイルフリー処理されたベローズを選択する必要があります。
曲げと固定：曲げる場合は、曲げ半径≧製品指定値（例えば、DN200ジャバラの曲げ半径≧600mm）とし、急激な曲げやねじりは禁止します。直線部分に 3 ～ 5 メートルごとにスライド サポートを設置し (軸方向の移動を許可)、パイプラインの揺れを軽減するために振動源の近くに衝撃吸収サポートを追加します。
シールと騒音低減対策: フランジ接続を使用する場合は、ボルトを均等に締めてガスケットが完全に取り付けられていることを確認してください。ファンやエアコンなどの振動機器とベローズの間にゴム製の緩衝材を追加することで、さらに騒音低減効果を高めることができます。
テストと合格: 設置後、空気圧テストを実施します (正圧システムのテスト圧力は設計圧力の 1.2 倍であり、圧力は漏れなく 1 時間維持されます)。動作中に騒音値を検出します（病院などの場所の騒音基準を満たす必要があります ≤40dB）。
アプリケーションの特典
システムの快適性の向上: 耐振性と騒音低減特性により、特に住宅、ホテル、その他の場所での空調および換気システムの動作音が静かになり、生活体験が大幅に向上します。低風抵抗設計により気流ノイズが低減され、従来のエアダクトの「風のうなり声」が回避されます。
メンテナンスコストの削減：ステンレス鋼は耐食性と耐湿性を備えているため、パイプラインの錆やカビによる交換頻度が減少し、年間メンテナンスコストを30％〜50％削減できます。滑らかな内壁はほこりがたまりにくく、清掃サイクルが 1 ～ 2 年に延長されます (従来のエアダクトは 3 ～ 6 か月)。
システムの安全性の向上: 火災排煙システムでは、高温耐性のあるベローズにより、火災時の排煙経路の滑らかさを確保できます。耐衝撃性により、振動や衝突によるエアダクトの損傷を防ぎ、空気漏れのリスクを軽減します。
設置効率の向上: 柔軟な構造により、付属品の使用や現場での切断や加工が削減され、設置期間が 20% ～ 40% 短縮されます。これは、古い建物の空調および換気システムの改修に特に適しており、元の構造への損傷を軽減します。
概要
ステンレス製ベローズは、材質と構造の最適化により、空調・換気システムにおける「低騒音・高効率、耐食性・耐久性、柔軟な適応性」の総合性能を実現します。民間の建物の快適な空調であれ、工業施設での特殊な換気であれ、信頼性の高いパイプライン ソリューションを提供し、システムの安定した動作とパフォーマンス向上のための強固な基盤を築くことができます。
