ステンレス鋼ベローズは、その機械的特性、耐食性、柔軟な設置適応性により、防火システムにおけるさまざまな複雑な作業条件の要件を効果的に満たすことができ、消火パイプラインの安全で安定した運用のための信頼できるソリューションを提供します。以下では、主要な利点、適用可能なシナリオ、選択とインストール、アプリケーションの利点などの側面について詳しく説明します。
主な利点と防火システム要件の一致
パイプラインの防火システムの中心的な要件は、強力な耐圧性、耐衝撃性、耐食性、柔軟な設置、振動/沈下環境への適応性です。以下のステンレス鋼の特性は、これらのニーズに正確に適合します。
高強度と耐圧性: 304/316 ステンレス鋼製で、防火システムの従来の使用圧力 (1.6MPa 以上) に耐えることができ、消火栓システムや自動スプリンクラーシステムなどの高圧作業条件に適合します。防爆性も備えており、火災時の瞬間的な圧力変動にも対応できます。
優れた耐食性：塩化物イオン、火災水中の不純物、外部環境（湿気、酸、アルカリなど）による浸食に強く、パイプラインの錆による水漏れや閉塞を防ぎます。特に海岸地域や化学工業地帯などの腐食性の強い場所に適しています。
柔軟性と耐振動性：ベローズ構造により、優れた曲げ性能（曲げ半径はパイプ直径の3～5倍に達する可能性があります）を備えているため、建物構造のわずかな沈下や振動（ウォーターポンプの動作、地震など）に適応することができ、パイプ接続部の応力が軽減され、破損のリスクが低くなります。
滑らかな内壁と流れの保証：内壁にはバリがなく、抵抗が低いため、消火水や消火剤（濃縮泡など）のスムーズな輸送が保証され、過度のパイプライン抵抗による消火効率への影響を回避できます。
典型的なアプリケーションシナリオ
ステンレス鋼ベローズは、防火システムの次のシナリオで広く使用でき、従来のパイプライン (亜鉛メッキ鋼管など) の設置制限と耐用年数の欠点を解決します。
自動スプリンクラーシステム

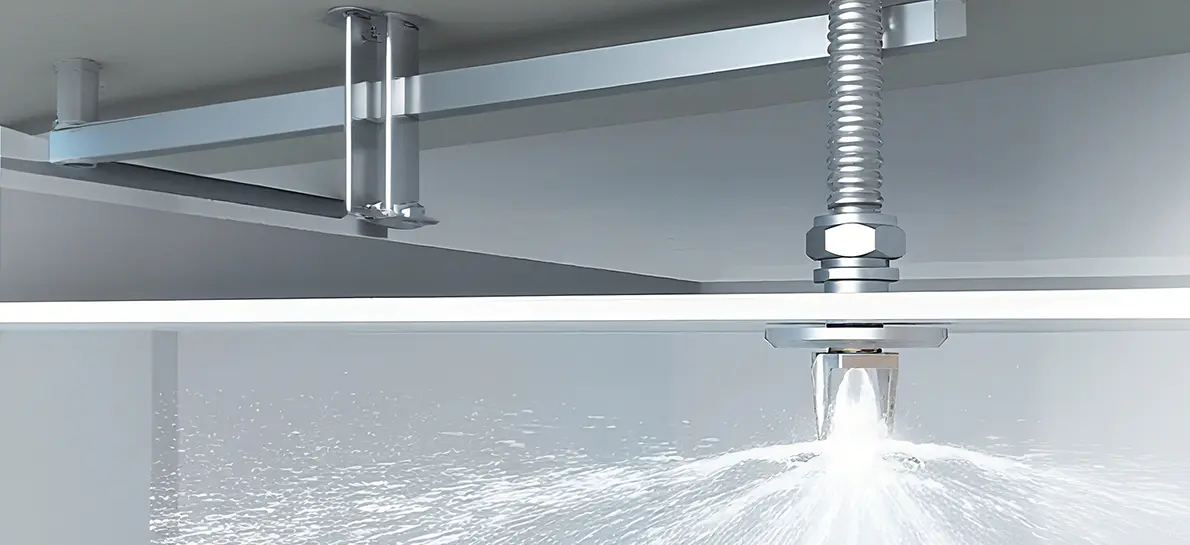

スプリンクラー分岐管とスプリンクラーヘッドの接続に使用します。その柔軟性により、梁や柱などの構造物を柔軟に迂回することができ、エルボの使用を減らし、水流抵抗を低減します。
天井や中二階などの狭いスペースでも、曲げて配置することが容易で、設置プロセスが簡素化されます。
消火栓システム
立上り管と横管、消火栓箱と本管間の枝管部分の接続に適しています。特に高層ビルや超高層ビルでは、ベローズの拡張性によりパイプラインの熱膨張・収縮による応力を補うことができます。
消防ポンプ室と設備の接続
ウォーターポンプの入口と出口のフレキシブルコネクタとして使用され、ポンプ動作中の振動を吸収し、パイプラインシステムへの影響を軽減し、機器とパイプラインインターフェースを保護します。
ガス消火設備
ヘプタフルオロプロパンやIG541などのガス消火剤の輸送パイプラインに使用されます。ステンレス鋼と消火剤の相性が良く、耐圧性も高いため、ガス消火システムの高圧要件（8MPa以上など）を満たします。
特殊な環境における消火パイプライン
地下ガレージ、湿気の多い地下室、化学作業場などの腐食環境において、従来の亜鉛メッキ鋼管に代わるもので、錆による水漏れの問題を解決し、パイプラインの耐用年数を延ばします。
科学的な選択と設置仕様
1. 仕様の選択
口径範囲: 防火システムの流量要件に従って、DN15 ～ DN300 などの口径が利用可能です。スプリンクラー枝管、消火栓枝管、本管に共通仕様（DN25、DN50、DN100など）を採用しています。
圧力定格: システムの設計圧力に従って選択します。たとえば、自動スプリンクラー システムは公称圧力 1.6MPa 以上のベローズを使用する必要があり、ガス消火システムはより高い圧力定格 (2.5MPa、4.0MPa など) に適合する必要があります。
材質の選択：通常の環境では 304 ステンレス鋼が使用され、海岸地域や化学工業地帯などの腐食性の高い環境では、耐塩化物イオン腐食性を向上させるために 316 ステンレス鋼が推奨されます。
2. 設置ポイント
接続方法:
バルブや消火栓などの機器との接続には、確実なシールを確保するためにフランジ接続または溝付き接続を採用しています。
分岐管とスプリンクラーヘッドの接続にはねじ接続が可能で、シール性能を高める特殊なシールガスケットを使用できます。
曲げと固定:
曲げ加工の際は、過度の曲げによる管肉の薄肉化を防ぐため、曲げ半径を管理（製品指定半径以上）する必要があります。
直線部分は1.5〜2メートルごとに特別なパイプクランプで固定され、パイプラインのずれを防ぐために曲げ部分の両端に固定ブラケットを追加する必要があります。
圧力テスト：設置後、水圧テストを実行する必要があります（テスト圧力は使用圧力の1.5倍です）。システムの気密性を確認するために、漏れのない圧力を30分間維持します。
他のパイプラインとの調整：床や壁を通過する場合は、パイプラインと構造物との直接接触を避けるためにスリーブを取り付け、拡張スペースを確保する必要があります。
応募特典
長寿命: ステンレス鋼ベローズの耐用年数は 30 年以上に達し、従来の亜鉛メッキ鋼管の耐用年数 (8 ～ 10 年) をはるかに上回り、その後の交換コストを削減します。特に長時間使用される公共建築物や工場などに最適です。
メンテナンスコストの削減：耐食性と耐振性により、水漏れや詰まりなどの故障が軽減され、日常のメンテナンスの頻度が軽減されます。滑らかな内壁はスケールが付着しにくいため、頻繁な清掃は必要ありません。
システムの安全性の向上: 火災や地震などの緊急事態が発生した場合でも、パイプラインが壊れにくいため、消火用媒体の継続的な供給が確保され、消火や救助にかかる時間が確保されます。
複雑な作業条件への適応性: 柔軟性と沈下防止能力により、古い建物のパイプライン改造における構造適応の問題を解決し、建物の変形によって引き起こされるパイプラインの損傷を軽減します。
概要
ステンレス鋼ベローズは、その材質と構造上の利点により、防火システムにおける「安全性と信頼性、耐食性と耐久性、柔軟な設置」という包括的な利点を実現します。特に複雑な環境や需要の高い防火シナリオでは、従来のパイプラインを置き換える理想的な選択肢となり、防火システムの安定した動作を強力に保証します。
