ガス輸送システムでは、パイプラインの安全性、シール性能、安定性は、システムの通常の動作と作業員の安全に直接関係します。産業用ガス（酸素、窒素、水素など）、燃料ガス（天然ガス、液化石油ガス）、特殊ガス（腐食性ガス、高純度ガスなど）のいずれであっても、伝送パイプラインに対する要求は非常に厳しいものです。ステンレス鋼ベローズは、その独自の材料と構造上の利点により、ガス輸送における従来のパイプラインが直面する漏れ、腐食、振動の影響などの問題を効果的に解決できるため、ガスシステムにとって理想的な選択肢となります。以下では、複数の側面からの具体的なソリューションについて詳しく説明します。
コア性能の利点とガスシステム要件との正確な一致
パイプライン用のガス システムの中心的な要件は、絶対的なシール、ガス腐食に対する耐性、振動と衝撃に対する耐性、圧力変動への適応性、および清浄度の管理です。以下のステンレス鋼の特性は、これらの要件を完全に満たすことができます。
優れたシール性能: 一体成形された 304、316、その他のステンレス鋼材料を採用し、ベローズと接続端 (ねじ、フランジなど) は精密機械加工によって緊密な連携を実現し、金属間のハードシールを実現したり、特殊なシール (銅ガスケット、PTFE ガスケットなど) と組み合わせてガス漏れゼロを保証したりできます。高圧ガスシステム（使用圧力10MPa以上）においては、ゴムホースや通常の金属パイプラインをはるかに上回るシール信頼性を有し、漏れ量を1×10¹⁰Pa・m³/s以下に抑えることが可能です。
優れたガス耐食性: 304 ステンレス鋼は、乾燥ガス (酸素、窒素など) および非腐食性燃料ガスによる長期の浸食に耐えます。 316 ステンレス鋼は、モリブデンを含有しているため、硫黄含有燃料ガス、塩素ガス、フッ化水素、その他の腐食性ガスによる腐食に耐えることができ、腐食によって引き起こされるパイプラインの内壁への穴の形成や不純物の脱落を回避し、ガス輸送の純度を確保します。
耐振動性と圧力変動性：ベローズの環状波形構造は優れた弾性を備えており、コンプレッサーの動作やガスシステムのバルブ開閉によって発生する振動や圧力パルスを吸収し、パイプラインインターフェースでの応力集中を軽減し、剛接続による緩み漏れのリスクを低減します。特にガス圧縮機、貯蔵タンク、パイプライン間の接続部品に適しています。
クリーン適性：内壁電解研磨後の表面粗さRaは0.8μm以下と低く、不純物やガス中の水分を吸着しにくく、パーティクルの脱落がありません。高純度ガス（エレクトロニクス産業で使用される超高純度窒素、半導体製造で使用される特殊ガスなど）の透過要件を満たし、生産品質に影響を与えるガス汚染を回避します。
広い温度と圧力の適応性：-200℃から450℃の温度範囲で安定して動作し、低温液化ガス（液体窒素、液体酸素など）および高温ガスシステムの気化伝達に適応します。作動圧力は真空から30MPaまでカバーしており、低圧燃料ガスパイプライン（0.1MPa未満）のニーズを満たすだけでなく、高圧産業用ガス輸送システムでも使用できます。
典型的なアプリケーション シナリオ
ステンレス鋼ベローズは、さまざまな種類のガス システムにおける伝送の問題を具体的に解決できます。
産業用ガス伝送システム
特に溶接作業場や金属加工分野で、酸素、窒素、アルゴンなどの不活性ガスのパイプライン接続に使用されます。ベローズの耐振動性により、酸素ボンベとパイプライン間の接続部における漏れのリスクを軽減できます。
水素輸送システムでは、316 ステンレス鋼材料が水素脆化を回避でき、特殊なシール構造により、水素漏洩による爆発の危険を防止できます。
腐食性の工業用ガス (塩素ガス、二酸化硫黄など) の輸送には、ガスによるパイプラインの腐食に耐え、システムの長期的な安全な動作を保証するために 316L ステンレス鋼ベローズが選択されています。
ガス供給システム

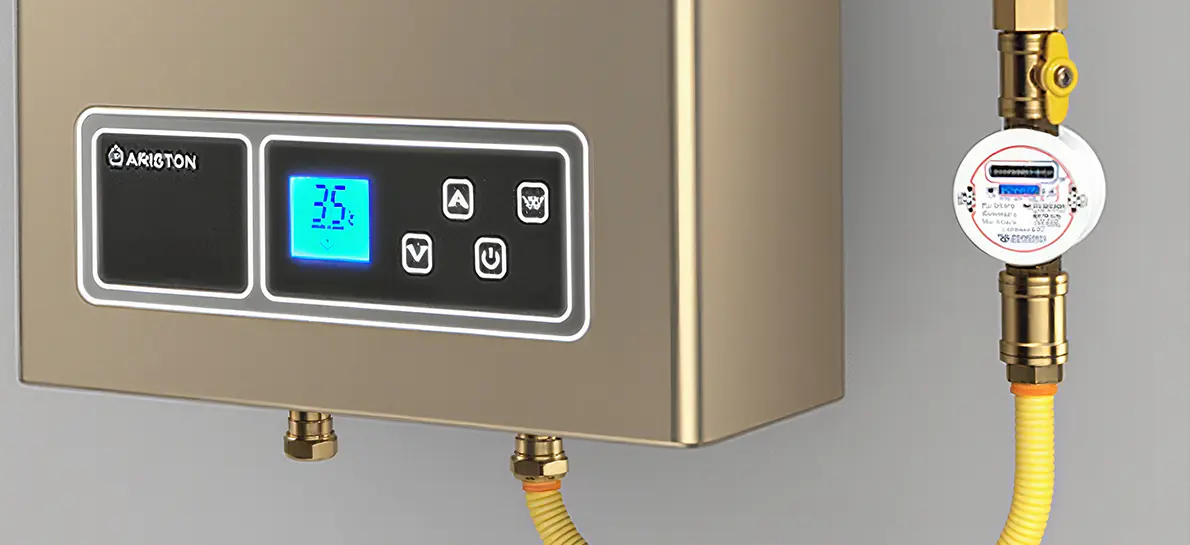

都市天然ガスや液化石油ガスの屋内外のパイプライン接続には、ガスメーターとバルブと幹線パイプラインの間にベローズが使用されます。柔軟な補償により、建物の沈下や温度変化によるパイプラインの変位によって引き起こされる界面の漏れを軽減できます。
業務用厨房や工業用窯のガス分岐管では、ベローズの耐熱性がストーブ付近の高温環境に適応でき、耐老化性能により長期使用によるゴムホースの亀裂や漏れを防ぎます。
特殊ガスおよび高純度ガスシステム
半導体および太陽光発電産業における高純度ガス（超高純度アンモニア、シランなど）の輸送では、電解研磨された内壁を備えたベローズにより、ガスとパイプライン間の接触汚染を軽減し、ガス純度（99.9999% 以上に達する）を確保できます。
実験用ガスパイプライン (ガスクロマトグラフ用のキャリアガス、スペクトル分析用の特殊ガスなど) では、ベローズの低吸着性によりガス成分の安定性が確保され、実験データの精度が向上します。
ガス貯蔵および処理装置の接続
ガス貯蔵タンク、シリンダー、気化器の間の接続用に、減圧バルブ、ベローズは、機器の動作中の振動を吸収し、バルブインターフェースのシール性能を保護します。
低温ガス（液体窒素、液体アルゴンなど）貯蔵タンクの液体出口配管と気化器との接続に、ベローズを使用することで低温から常温までの温度変化に追従し、熱膨張・収縮による配管の亀裂を防止します。
選定のポイントと設置仕様
1. 科学的選択
材料の選択: ガスの特性に従って材料を決定します。不活性ガスおよび燃料ガスには 304 ステンレス鋼が選択されます。 316/316L ステンレス鋼は、海水環境における腐食性ガスおよび燃料ガス用に選択されています。高純度ガス システムには、電解研磨された内壁を備えた低炭素ステンレス鋼 (316L など) が必要です。
口径と圧力定格: ガス流量に応じて DN6 ～ DN200 口径を選択します。使用圧力はシステム設計圧力と一致する必要があります (たとえば、ガス システムには通常 1.6MPa 定格が選択され、工業用高圧ガスには 6.4MPa 以上の定格が選択されます)。
接続方法: ネジ接続 (ガス固有のシーラントを使用) はガスシステムで一般的に使用されます。フランジ接続 (O リングシール付き) は主に工業用ガスシステムで使用されます。 VCR フェイス シール ジョイントは、漏れゼロと清浄性を保証するために高純度ガス システム用に選択されています。
長さと補償量: パイプラインの変位要件に従って長さを決定し、過度の伸びや圧縮によるシールへの影響を避けるために、軸方向または横方向の補償代を確保します (通常、補償量はベローズの有効長の 10% を超えません)。
2. 設置仕様
防火および洗浄処理: ガスシステムを設置する前に、設置中の火花を避けるためにパイプラインに不純物がないことを確認してください。高純度ガスシステムを設置する前に、ベローズの内壁を無水エタノールで洗浄し、油汚れや粒子を除去してください。
曲げと固定: 取り付けの際、曲げ半径は製品で指定された値 (通常はパイプ直径の 5 ～ 8 倍) を下回ってはならず、無理なねじりは禁止されています。直線部には1.5～2メートルおきに固定金具を設置し、屈曲部の両端には管路の自重による変形を防ぐガイド金具を追加しています。
シール面の保護: 接続前に、フランジ面とねじ面の平坦度を確認し、バリや傷を取り除きます。ねじ接続の際はガスに応じたガス専用シール剤（ガス用PTFEシールテープなど）を塗布し、フランジ接続の場合はガスに対応したガスケット（ガス用耐油ゴムガスケット、腐食性ガス用PTFEガスケットなど）を選定してください。
漏れ検出: 設置後、漏れテストを実行する必要があります。ガスシステムの気泡検出のために界面に石鹸水を適用します。ヘリウム質量分析計は、漏れ率がシステム要件 (高純度ガス システムの漏れ率 ≤1×10⁻¹¹ Pa・m³/s など) を確実に満たすように、工業用ガスおよび高純度ガス システムで使用されます。
アプリケーションの特典
システムの安全性の向上: 従来の亜鉛メッキ鋼管やゴムホースと比較して、ステンレス鋼ベローズの漏れリスクは 95% 以上減少し、特に燃料ガスや水素などの可燃性および爆発性ガスを含むガスシステムでは、潜在的な安全事故を大幅に減らすことができます。
長寿命：ステンレス鋼材は耐老化性と耐食性があり、耐用年数は20年以上で、ゴムホース（1～3年）や通常の鋼管（8～10年）をはるかに上回っており、交換頻度とメンテナンスコストを削減します。
ガスの純度と品質を確保: 高純度ガスシステムでは、パイプライン汚染 (不純ガスによる半導体チップの欠陥など) によって引き起こされる製品の廃棄を回避し、生産ロスを削減できます。
複雑な作業条件に適応: 柔軟な補償機能により、パイプラインに対する建物の沈下、機器の振動、温度変化の影響が解決され、パイプラインの損傷によるシャットダウンメンテナンスが軽減され、システム動作の安定性が向上します。
概要
ステンレス鋼ベローズは、材料の適応、構造の最適化、精密加工により、ガスシステムにおける「安全なシール、耐食性と耐久性、クリーンな伝達」という総合的な性能を実現します。従来の産業用ガス、民間用燃料ガス、または需要の高い特殊ガス システムのいずれであっても、信頼性の高い伝送ソリューションを提供し、ガス システムの安全で安定した動作を確実に保証します。
