空調および換気システム (セントラル空調、商業換気、クリーン空調など) には、スムーズな空気/媒体の伝達、耐振動性と騒音低減、耐温度と耐湿性、柔軟な設置、長期安定性など、パイプラインに対する主要な要件があります。従来のエアダクト（亜鉛メッキ鋼板ダクトなど）は剛性が高く、振動音が大きいなどの問題があり、プラスチックパイプは耐熱性や強度に制限がありました。ステンレス鋼ベローズは、その独自の材料と構造上の利点により、空調および換気システムの複雑な作動条件に効果的に適応でき、パイプラインのパフォーマンスを最適化するための理想的な選択肢となります。以下では、特定のアプリケーション ソリューションを多面的に詳しく説明します。
コアパフォーマンスの利点とシステム要件の正確な一致
空調および換気システムの動作環境は、温度変動 (-10℃ ～ 80℃)、高い空気湿度、頻繁な機器の振動、風の抵抗と騒音を低減する必要性によって特徴付けられます。ステンレス鋼ベローズの性能は、次の要件を正確に満たすことができます。
優れた耐温度性と耐湿性: 304 ステンレス鋼は、-40℃ ～ 300℃の温度範囲で安定して動作し、供給空気 (12 ～ 18℃)、戻り空気 (室温) の空調システム、および排気温度 (-10℃ ～ 60℃) の換気システムの要件を完全にカバーします。同時に、ステンレス鋼は水分やカビを吸収せず、高湿度の環境（地下室、プールの換気など）でも腐食に耐え、パイプラインの錆びや細菌の繁殖を防ぎます。
耐振動性と騒音低減能力：ベローズの環状波形構造は優れた弾性衝撃吸収性能を備えており、空調ユニットやファンの動作によって発生する振動（振動周波数10〜100Hz）を吸収し、パイプラインや建物構造への振動の伝達を低減し、騒音を低減します（硬質エアダクトと比較して、騒音を5〜15dB低減できます）。病院や研究所など、騒音に敏感な場所に特に適しています。
低い風抵抗と気流の安定性: ベローズの内壁は、平滑処理 (Ra≤1.6μm) 後、風抵抗係数 (λ) が 0.02 ～ 0.03 と低く、従来の長方形のエアダクトの局所抵抗よりもはるかに低くなります。環状断面設計により、気流の分布がより均一になり、渦流が回避され、空調システムの熱交換効率と換気システムの換気効果が向上します。
設置の柔軟性とスペースへの適応性: ベローズは任意に曲げることができ (最小曲げ半径はパイプ直径の 3 ～ 5 倍)、梁、柱、パイプなどの障害物を簡単に回避できるため、エルボ、ティー、その他の付属品の使用が削減されます。狭いスペース (天井の中二階、機器室など) では、その柔軟な特性により設置プロセスが簡素化され、建設の難易度が軽減されます。
強度と耐用年数の利点: ステンレス鋼の引張強度 (≥520MPa) はプラスチックパイプよりもはるかに高く、耐衝撃性があり、エアダクト内の正圧 (≤2000Pa) および負圧 (≥-500Pa) に耐えることができ、高圧空気供給システムの要件を満たします。耐用年数は 20 年以上に達する可能性があり、亜鉛メッキ鋼板エアダクトの防食サイクル (8 ～ 12 年) をはるかに上回ります。
典型的なアプリケーション シナリオ
ステンレス鋼ベローズは、空調および換気システムのさまざまなリンクにおける従来のパイプラインのアプリケーションの問題点を具体的に解決できます。
セントラル空調システム
空調ユニットとエアダクト間の接続部: 冷水器やエアハンドリングユニットの空気出口では、ベローズが機器の動作による振動を吸収し、固定接続によって引き起こされるエアダクトの共振ノイズを回避します。同時に、設置誤差や温度変化によるユニットとエアダクト間のずれを補正します。
ファンコイルと分岐管の接続：小口径（DN80～DN200）ベローズはファンコイルの給気・還気ダクトに適しています。柔軟な構造によりファンの振動の伝達が低減され、滑らかな内壁によりほこりがたまりにくく、空調システムの清掃やメンテナンスの頻度が軽減されます。

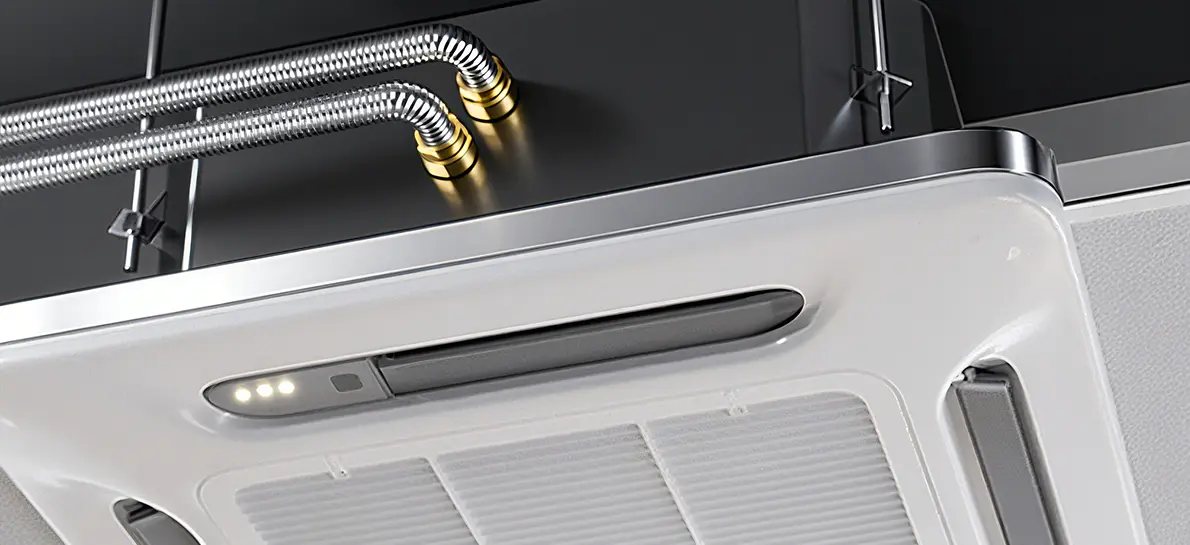

冷媒パイプライン接続：マルチエアコンの冷媒（R32、R410Aなど）パイプラインでは、ベローズが冷媒循環中の温度変化（-15℃～60℃）に適応し、耐振動性により界面の緩みによる冷媒漏れを防ぎます。
商業用および産業用換気システム
厨房の排気管：ステンレス製ベローズは油煙による腐食に強く、曲げやすい特性が厨房の複雑な空間レイアウトに適応します。高温耐性（≤300℃）は油煙の瞬間的な高温に対応でき、プラスチックパイプよりも安全です。
産業作業場の換気: ほこりの多い湿気の多い作業場 (食品加工、機械製造など) では、ベローズの耐食性により、粉塵の侵食や結露水による錆びを防ぐことができます。柔軟な設計により、さまざまなエリアの換気出口の接続が容易になり、換気効率が向上します。
火災排煙システム: 高温ステンレス鋼ベローズ (316 材質など) は 280℃ で 30 分以上連続動作でき、火災排煙の耐火要件を満たしており、耐振動性により火災時にパイプが脱落することはありません。
クリーンな空調と特別な換気
病院のクリーンな手術室の換気: 電解研磨された内壁 (Ra≤0.8μm) を備えたベローズは塵が蓄積せず、消毒が容易で、GMP クリーン基準を満たし、細菌増殖のリスクを軽減し、手術室の高効率ろ過換気システムに適合します。
研究室のドラフトからの排気: ベローズを使用してドラフトをメインエアダクトに接続できます。耐化学腐食性 (316 材質) により、実験室の排気ガス (酸塩基ガスなど) による浸食に耐性があり、柔軟な構造によりドラフトの設置位置の調整が容易です。
データセンターの空調と換気: 高密度のサーバー ルームでは、ベローズは空調の吹き出し口とキャビネットのエア ダクトを正確に接続し、冷気の損失を削減し、その耐振動性によりサーバーの動作に対する空調ファンの干渉を軽減します。
Ⅲ．選定のポイントと設置仕様
1. 科学的選択
材質と口径: 通常の空調および換気システムには 304 ステンレス鋼が選択されます。 316 ステンレス鋼は、湿気が多く腐食性の環境 (キッチン、研究室など) 向けに選択されています。口径は風量要件に応じて DN50 ～ DN600 から選択されます (DN100 ～ DN300 は民生用、DN300 ～ DN600 は産業用に一般的に使用されます)。
圧力と温度の定格: システムの空気圧に応じて、対応する圧力定格を選択します (従来のエアダクト システムの場合は 1000Pa 定格、高圧空気供給システムの場合は 2000Pa 定格が選択されます)。高温シナリオ (火災の排煙など) では、耐熱性 ≥280℃ の特別なベローズが必要です。
接続方法: 機器インターフェースとの接続にはフランジ接続が使用されます (密閉性と衝撃吸収性を高めるためのゴム製ガスケットが装備されています)。クランプ接続はエアダクトセクションの接続に使用できます（分解と清掃が簡単）。クリーンなシステムには溶接接続が推奨されます (漏れ箇所を減らすため)。
長さと補償量: 設置距離と振動変位の要件に応じて長さを決定し、振動や温度変化時にベローズが自由に伸縮できるように、過度の伸びを避けるために 5% ～ 10% の拡張マージンを確保します。
2. 設置仕様
洗浄と前処理: 取り付け前に、ベローズ内の油汚れや不純物を除去してください。クリーンなシステムは純水で洗浄し、乾燥させる必要があります。食品や医薬品に関連する換気システムの場合、大気汚染を避けるためにオイルフリー処理されたベローズを選択する必要があります。
曲げと固定：曲げる場合は、曲げ半径≧製品指定値（例えば、DN200ジャバラの曲げ半径≧600mm）とし、急激な曲げやねじりは禁止します。直線部分に 3 ～ 5 メートルごとにスライド サポートを設置し (軸方向の移動を許可)、パイプラインの揺れを軽減するために振動源の近くに衝撃吸収サポートを追加します。
シールと騒音低減対策: フランジ接続を使用する場合は、ボルトを均等に締めてガスケットが完全に取り付けられていることを確認してください。ファンやエアコンなどの振動機器とベローズの間にゴム製の緩衝材を追加することで、さらに騒音低減効果を高めることができます。
テストと合格: 設置後、空気圧テストを実施します (正圧システムのテスト圧力は設計圧力の 1.2 倍であり、圧力は漏れなく 1 時間維持されます)。動作中に騒音値を検出します（病院などの場所の騒音基準を満たす必要があります ≤40dB）。
アプリケーションの特典
システムの快適性の向上: 耐振性と騒音低減特性により、特に住宅、ホテル、その他の場所での空調および換気システムの動作音が静かになり、生活体験が大幅に向上します。低風抵抗設計により気流ノイズが低減され、従来のエアダクトの「風のうなり声」が回避されます。
メンテナンスコストの削減：ステンレス鋼は耐食性と耐湿性を備えているため、パイプラインの錆やカビによる交換頻度が減少し、年間メンテナンスコストを30％〜50％削減できます。滑らかな内壁はほこりがたまりにくく、清掃サイクルが 1 ～ 2 年に延長されます (従来のエアダクトは 3 ～ 6 か月)。
システムの安全性の向上: 火災排煙システムでは、高温耐性のあるベローズにより、火災時の排煙経路の滑らかさを確保できます。耐衝撃性により、振動や衝突によるエアダクトの損傷を防ぎ、空気漏れのリスクを軽減します。
設置効率の向上: 柔軟な構造により、付属品の使用や現場での切断や加工が削減され、設置期間が 20% ～ 40% 短縮されます。これは、古い建物の空調および換気システムの改修に特に適しており、元の構造への損傷を軽減します。
概要
ステンレス製ベローズは、材質と構造の最適化により、空調・換気システムにおける「低騒音・高効率、耐食性・耐久性、柔軟な適応性」の総合性能を実現します。民間の建物の快適な空調であれ、工業施設での特殊な換気であれ、信頼性の高いパイプライン ソリューションを提供し、システムの安定した動作とパフォーマンス向上のための強固な基盤を築くことができます。
