暖房システム (民間暖房、産業用暖房、新エネルギー暖房など) には、高温耐性、熱疲労耐性、信頼性の高いシール、熱膨張と収縮への適応性、媒体適合性など、パイプラインの中核となる要件があります。従来の金属パイプ (亜鉛メッキ鋼管など) は熱応力により亀裂が発生しやすいのに対し、プラスチック パイプは温度の上限によって制限されます。しかし、ステンレス鋼ベローズは、その独自の材料と構造設計により、これらの問題を効果的に解決し、加熱システムにとって理想的なパイプライン ソリューションとなります。以下では、特定のアプリケーション ソリューションを多面的に詳しく説明します。
コアパフォーマンスの利点を暖房システム要件に徹底的に適応
暖房システムの使用環境は、大きな温度変動（-10℃～300℃）、多様な媒体（熱水、蒸気、熱伝導油など）、熱応力や振動の存在が特徴です。ステンレス鋼ベローズの性能は、次の要件を正確に満たすことができます。
優れた高温耐性と熱安定性: 304 ステンレス鋼は 200℃ 未満の中温環境 (民間温水暖房など) に耐えることができ、316 ステンレス鋼は 200 ～ 400℃ の高温シナリオ (産業用蒸気パイプラインなど) に適応でき、特殊グレード (310S など) は 600℃ を超える直火加熱システムでも安定して動作します。この材料は、長期間の高温による老化や強度の低下がありません。
熱疲労耐性と膨張補償能力：ベローズの環状波形構造により、軸方向の伸びが良好です。加熱システムの起動 (温度上昇) と停止 (温度降下) のサイクル中に、熱膨張と熱収縮によって引き起こされるパイプラインの長さの変化を吸収でき (補償量はパイプライン自体の長さの 5% ～ 10% に達する可能性があります)、硬い接続によって引き起こされるインターフェイスの緩みやパイプラインの亀裂を軽減します。ボイラー、熱交換器、その他の機器と主要パイプラインを接続するのに特に適しています。
媒体適合性と耐食性: 熱水、蒸気、熱伝導性オイルなどの一般的な熱媒体に対して耐性があります。 304 ステンレス鋼は、水中でのカルシウムおよびマグネシウムイオンのスケール付着や酸素腐食に耐えます。 316 ステンレス鋼は、硫黄含有蒸気や弱酸性の熱伝導媒体による浸食に耐えることができ、パイプラインの内壁の腐食や穴あきによる媒体の漏れを防ぎます。
シールの信頼性と耐圧能力: 精密に加工されたフランジ、ねじ、その他の接続構造と、高温耐性のシールガスケット (グラファイトガスケット、メタルクラッドガスケットなど) を組み合わせることで、長期高温下でも漏れのないシールを実現できます。作動圧力は1.6～10MPaに達し、低圧民間暖房(0.6MPa未満)および高圧工業用蒸気システム(4.0MPa以上)の圧力要件を満たします。
熱伝導効率と省エネ：ステンレス鋼の熱伝導率（約16〜21W/(m・K)）はプラスチックパイプよりも高く、ベローズの環状構造により媒体とパイプラインの間の接触面積が増加し、熱伝達が促進されます。同時に、パイプラインの外壁に断熱層を取り付けると、熱損失を低減し、システムの省エネ性能を向上させることができます。
典型的なアプリケーション シナリオ
ステンレス鋼ベローズは、さまざまなタイプの加熱システムにおける従来のパイプラインのアプリケーションの問題点を具体的に解決できます。
民間暖房および給湯システム
ラジエーターとメインパイプの間の分岐パイプの接続: ベローズの柔軟性を利用して、壁や家具などの障害物を簡単に回避し、エルボの使用を減らし、水流抵抗を低減します。同時に、暖房期と非暖房期のパイプラインの膨張と収縮を吸収し、界面の漏れを防ぎます。

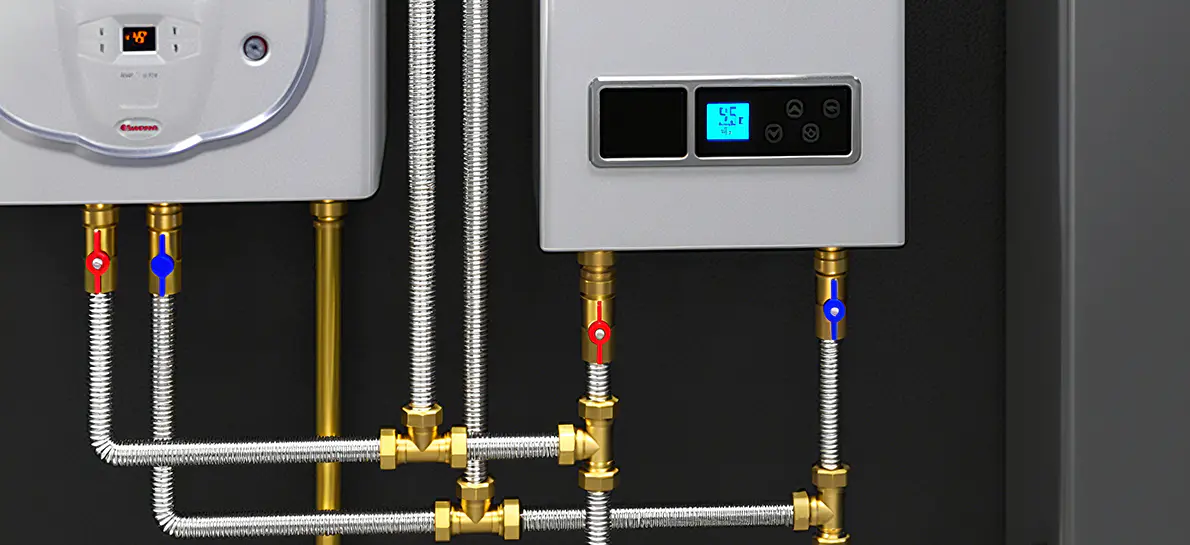

壁掛けボイラーと温水パイプラインの接続: 壁掛けボイラーの運転中の80〜95℃の温水温度に耐え、頻繁な起動と停止による熱疲労に耐え、ゴムホース(劣化しやすい)や銅管(剛性が強い)よりも耐久性があり、耐用年数は15年以上です。
低温床輻射暖房（水床暖房）におけるマニホールドの接続：小口径（DN15-DN25）ベローズは、床暖房パイプの多分岐レイアウトに適応し、水流抵抗を減らし、放熱の均一性を向上させることができます。
産業用暖房システム
ボイラーと蒸気パイプライン間の接続: 石炭焚き/ガス焚きボイラーの出口では、ベローズがボイラー起動時の激しい熱膨張を吸収し、バルブとパイプラインのインターフェースを保護し、蒸気漏れを防ぐことができます (蒸気温度は通常 150 ～ 300℃、圧力 1.0 ～ 4.0MPa)。
熱伝導油加熱システム：熱伝導油炉と反応器、乾燥機などの接続に使用されます。 316 ステンレス鋼は、熱伝導性オイル (温度 200 ～ 300℃) の長期浸食に耐えることができ、耐振動性 (ポンプの動作によって発生) により、パイプラインの接合部の緩みを防ぎます。
電気加熱装置のパイプライン接続: 電気加熱反応器の入口および出口パイプラインなど、ベローズは電気発熱体の局所的な高温に適応でき、プラスチックパイプからの臭気放出の問題はありません。
新しいエネルギー暖房システム
太陽熱収集システムの循環パイプライン: 太陽熱収集器と貯湯タンクを接続する304ステンレス鋼は、直射日光下での高温(70〜100℃)や雨による腐食に耐えることができ、柔軟な構造により、設置角度による収集器のわずかなずれに適応します。
空気熱源ヒートポンプの水循環パイプライン：-10℃～55℃の温度変動範囲において、ベローズは環境温度の変化によるパイプラインの伸縮を補償し、プラスチックパイプの低温脆化や高温変形を回避します。
特殊な暖房シナリオ
食品加工業界の蒸気消毒パイプライン: ステンレス鋼ベローズの内壁は滑らかで掃除が簡単で、食品衛生基準 (3A 認証など) を満たし、121℃ の高温蒸気消毒に耐え、錆び汚染のリスクがありません。
実験室用加熱機器（オイルバス、恒温槽など）のパイプライン接続：小口径ベローズ（DN6～DN15）は精密機器に正確に適応し、耐振動性により実験中の安定した媒体伝達を実現します。
選定のポイントと設置仕様
1. 科学的選択
材質のマッチング: 中温システム (≤200℃) には 304 ステンレス鋼が選択されます。 316 ステンレス鋼は、高温システム (200 ～ 400℃) または腐食性媒体 (硫黄含有蒸気など) に選択されます。超高温システム (>400℃) には 310S ステンレス鋼が選択されます。
口径と圧力定格: 熱媒体の流量に応じて DN10 ～ DN300 口径を選択します (DN15 ～ DN50 は民生用、DN50 ～ DN200 は工業用に一般的に使用されます)。使用圧力はシステム設計圧力の 1.25 倍以上である必要があります (たとえば、蒸気システムの設計圧力が 1.6MPa の場合、定格 2.0MPa 以上のベローズを選択します)。
接続方法: ねじ接続 (高温耐性原材料テープを使用) は民生システムで一般的に使用されます。フランジ接続 (金属巻きガスケット付き) は主に産業システムで使用されます。精密機器の接続にはフェルールジョイントを選択できます（デッドコーナーのない清浄性を確保するため）。
膨張補償量：配管の長さと温度差に応じて熱膨張量を計算し（式：ΔL=α×L×ΔT、αはステンレス鋼の線膨張係数）、過度の伸びや圧縮を避けるためにベローズの補償量が計算値以上になるようにします。
2. 設置仕様
前処理と洗浄：設置前に、パイプライン内の酸化スケールと油汚れを除去します。高温システムは脱脂する必要があります (トリクロロエチレンによる洗浄など)。食品および医薬品機器に接続する場合は、微生物の増殖を避けるために電解研磨された内壁を備えたベローズを選択する必要があります。
曲げ固定：曲げ半径は製品指定半径以上（通常パイプ径の6～10倍）。冷間曲げ加工中に波形変形を引き起こすような過剰な力を加えることは禁止されています。直線セクションにはスライディング サポートが 2 ～ 3 メートルごとに設置され (軸方向の拡張が可能)、固定サポートは横方向の変位を制限するために補償セクションの両端に設置されます。
シールと絶縁: フランジ接続を使用する場合は、偏心荷重によるシールの破損を避けるために、ボルトを均等に (段階的に斜めに) 締めてください。高温のパイプラインはベローズの外側を断熱層（ロックウール、ケイ酸アルミニウムなど）で覆う必要がありますが、断熱層がベローズの補償を妨げないように拡張スペースを確保する必要があります。
試運転とテスト：設置後、水圧テストを実施します（テスト圧力は使用圧力の1.5倍で、漏れのない圧力を30分間維持します）。高温システムでは、ベローズがスムーズに伸縮するかどうか、また界面に漏れがないかどうかを監視するためにホットコミッショニングを行う必要があります。
アプリケーションの特典
システムの耐用年数を延ばす: ステンレス鋼ベローズの熱疲労耐性により、暖房システムのトラブルのない動作サイクルが 10 年以上に延長され、亜鉛メッキ鋼管 (5 ～ 8 年) やプラスチック パイプ (3 ～ 5 年) のサイクルをはるかに上回り、交換コストが削減されます。
メンテナンスコストの削減: 耐食性と高温耐性により、パイプラインの腐食や破裂による停止メンテナンスが軽減され、年間メンテナンスコストが 40% ～ 60% 削減されます。特に産業用暖房システムでは、媒体の漏れによる生産損失を回避できます。
運用上の安全性の向上: 漏れゼロのシールと熱応力防止設計により、高温媒体 (蒸気や熱伝導性油など) の漏れによって引き起こされる火傷や火災のリスクが軽減され、民間暖房における家庭用水の漏れによって引き起こされる物的損失を軽減できます。
システムの適応性の向上: 柔軟な補償機能により、パイプラインの設置が建物の構造 (壁や床など) によって制限されなくなり、古い建物の暖房システムの変更に特に適し、壁の掘削や構造上の損傷が軽減されます。
概要
ステンレス鋼ベローズは、材料と構造の二重の利点により、加熱システムにおける「高温耐性、膨張防止、安定したシール、長寿命」という総合的な性能を実現します。民間暖房の快適性要件であっても、産業暖房の過酷な作業条件であっても、信頼性の高いパイプライン ソリューションを提供し、暖房システムの効率的かつ安全な運用のための強固な基盤を築くことができます。
