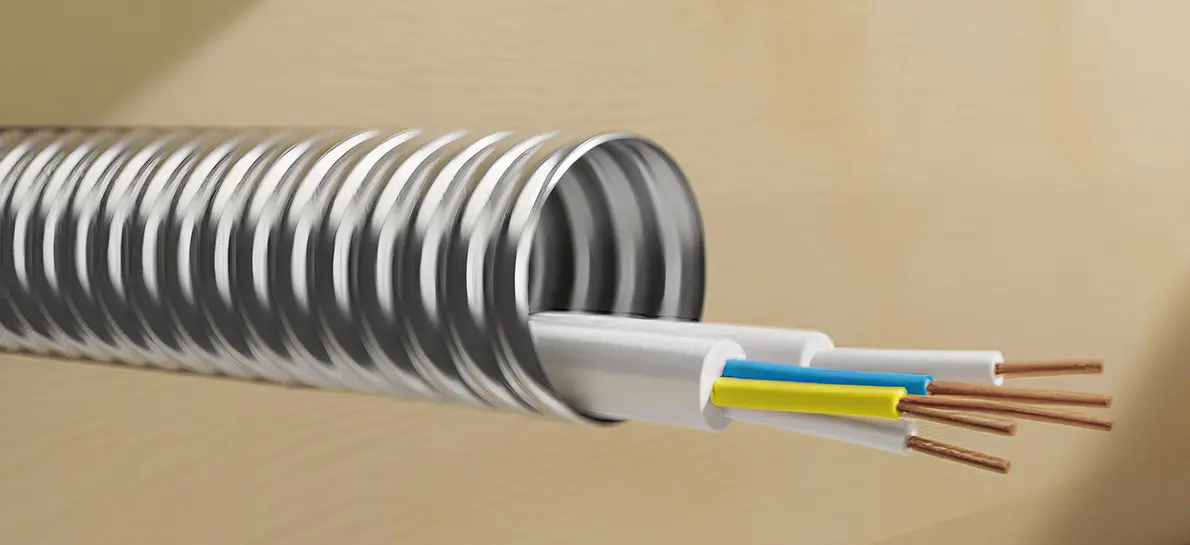

工業製造、化学工学、精密機器などの業界では、シールホースは媒体（気体、液体）の安全な伝達を確保し、漏れを防ぐ重要なコンポーネントです。ステンレス鋼ベローズは、その独特の金属特性と構造設計により、高いシール性能が必要なシナリオに理想的な選択肢となっています。これらは、耐熱性、耐圧性、耐食性の点で従来のゴムまたはプラスチックのシーリングホースの限界に効果的に対処できます。以下では、複数の側面からの具体的なソリューションについて詳しく説明します。
コア性能の利点とシーリング要件との互換性
シーリング ホースの主な要求は、漏れがないこと、媒体に対する耐性、環境変化 (温度と圧力の変動) への適応性、およびある程度の柔軟な補償機能です。以下のステンレス鋼の特性は、これらの要件を正確に満たすことができます。
優れたシール信頼性：ステンレス鋼（グレード304、316など）の一体成型ベローズ構造を採用し、精密加工された接続端（フランジやネジ界面など）と組み合わせることで、金属間の強固なシールを実現します。または、耐高温・耐食性ガスケット（PTFEガスケットなど）と組み合わせることで、さらにシール効果を高めることができます。 1×10⁻⁹ Pa・m3/s以下という低い漏れ量で、気体および液体（腐食性媒体や高温流体を含む）の漏れを効果的に防止できます。
広い温度範囲と耐圧性：ゴムホース（通常-40℃～120℃）をはるかに上回る-270℃（極低温）～600℃（高温）の温度範囲で安定して動作します。同時に、高い使用圧力に耐えることができるため (従来の仕様は 1.6 ～ 10MPa に達し、特別にカスタマイズされたモデルはそれ以上に達することができます)、高圧パイプライン システムの密閉接続に適しています。
耐食性と媒体適合性: 304 ステンレス鋼は水、蒸気、弱酸やアルカリからの浸食に耐性があり、316 ステンレス鋼は海水、塩化物塩、有機溶剤などの強力な腐食性媒体に耐えることができます。これにより、材料の老化や媒体による侵食によって引き起こされるシールの破損が回避され、化学工学や製薬などの業界の腐食環境に特に適しています。
柔軟な補正と耐振動性: ベローズの環状波形構造により、優れた軸方向、横方向、および角度の補正機能が備わっています。パイプラインの熱膨張や収縮、機器の振動、設置のずれなどによって生じる変位を吸収し、密閉されたインターフェースにかかるストレスを軽減し、堅固な接続による漏れのリスクを軽減します。
構造安定性と長寿命：金属材料は老化しにくく、耐疲労性があります。長期にわたる交互応力（振動や圧力変動など）下でも構造の完全性を維持でき、耐用年数は 10 年以上で、ゴムホース（通常 1 ～ 3 年）よりもはるかに長くなります。
典型的なアプリケーション シナリオ
ステンレス鋼ベローズはシーリング ホースとして従来のシーリング ホースを広く置き換えることができ、さまざまなシナリオでシーリングの問題を解決できます。
産業用パイプラインの密閉接続
ポンプ、バルブ、圧力容器、パイプラインなどの機器間の密閉接続に使用され、特に化学反応器の入口/出口パイプの密閉や発電所の蒸気パイプラインの柔軟な密閉接続など、高温蒸気、熱油、腐食性液体を輸送するパイプライン システムに適しています。
LNGや液体窒素などの低温機器のパイプラインにおいて、超低温に耐え、低温脆化による漏れを防ぐシールホースとして使用できます。
精密機器およびメーターのシール
分析機器 (ガスクロマトグラフや質量分析計など) のガスおよび液体経路システムでは、キャリアガスとサンプルのクリーンな伝送と漏れゼロを確保し、分析精度を確保するためのシールホースとして使用できます。
計量機器（流量計や圧力計など）の接続端では、柔軟なシーリングにより計量精度に対する振動の影響が軽減され、媒体の漏れが防止されます。
機械装置の密閉保護
油圧および空圧システムのパイプライン シーリング、特に機器の可動部品 (オイル シリンダーやエア シリンダーなど) の接続では、ベローズの柔軟な補正により動きの変位を吸収し、パイプラインの摩耗を回避しながらシーリングを確保できます。
エンジンやコンプレッサーなどの動力機器の冷却水配管や燃料配管のシールとして、機器稼働時の高温や振動に耐え、故障の原因となる油や水の漏れを防ぎます。
特殊環境におけるシール要件
海洋工学では、船のデッキパイプラインや水中機器の密閉接続に使用され、海水の腐食や船体の振動に耐えます。
原子力産業では、放射性媒体伝送用のシールホースは、安全性を確保するために耐放射線性と高いシール特性を備えています。
選定のポイントと設置仕様
1. 科学的選択
口径と長さ: 媒体流量の要件に応じて、DN6 ～ DN300 などの口径を選択します。長さは、一定の柔軟なマージンを確保して、パイプラインの変位補正に基づいて決定する必要があります (通常、固定接続の長さより 10% ～ 20% 長くなります)。
圧力と温度: システムの動作圧力 (設計圧力は動作圧力の 1.5 倍以上である必要があります) と温度範囲に従って、対応する圧力レベルと材料を以下から選択します (高温動作条件には 310S ステンレス鋼などが推奨されます)。
媒体特性：腐食性媒体の場合、媒体組成（塩化物イオン濃度など）に応じて304、316、ハステロイ材を選択してください。必要に応じて内壁コーティング（PTFEコーティングなど）を施し、耐食性を高めてください。
接続方法：機器のインターフェースタイプに応じて、フランジ（ソケット溶接、突合せ溶接）、ネジ（NPT、Gネジ）、クイックコネクタなどの接続形式を選択し、インターフェースとのシールの整合を確保します（フランジのシール面がガスケットの材質と互換性がある必要があるなど）。
2. 設置仕様
過度の曲げやねじれを避ける: 取り付けの際、曲げ半径は製品で指定された曲げ半径 (通常はパイプ直径の 3 ～ 6 倍) より小さくてはなりません。波形構造への損傷を防ぐため、ベローズをねじることは固く禁止されており、シールや耐用年数に影響を与える可能性があります。
固定とガイド: 長距離設置の場合は、ベローズの両端に固定サポートを設置し、パイプラインの自重や中程度の衝撃によるベローズの変位を避けるために中央にガイドサポートを追加し、シールされた界面に均一な応力がかかるようにする必要があります。
シール表面処理：接続前にフランジ面やネジ部の油汚れやバリをきれいに取り除いてください。フランジ接続の場合、ボルトは均等に締め付けてください（対角線方向に段階的に締め付けてください）。ネジ接続の場合は、シール性能を高めるためにシール剤 (PTFE テープなど) を塗布してください。
漏れテスト: 設置後、圧力テスト (空気圧または油圧) を実行する必要があります。テスト圧力は使用圧力の 1.25 倍で、圧力低下や漏れが発生することなく圧力が 30 分間維持されれば認定されます。
アプリケーションの特典
漏れリスクの低減: 従来のゴム製シールホースと比較して、ステンレス鋼ベローズの漏れ率は 90% 以上減少し、媒体の漏れによって引き起こされる安全事故 (可燃性および爆発性媒体の漏れによる火災、腐食性媒体の漏れによる人身傷害など) を軽減します。
メンテナンスコストの削減：長寿命特性により、交換サイクルが3～5倍に延長されます。同時に、耐食性と耐熱性により、材料の経年劣化によるメンテナンスの頻度が減少し、総合的なメンテナンスコストが 50% 以上節約されます。
適用範囲の拡大：従来のシーリングホースでは適応できない環境（高温、高圧、強い腐食）でも安定して動作し、特殊な作業条件に信頼性の高いシーリングソリューションを提供します。
システムの安定性の向上: 柔軟な補償機能により、機器のインターフェースに対するパイプラインのストレスの影響が軽減され、ポンプやバルブなどの精密機器が保護され、耐用年数が延長されます。
概要
ステンレスベローズは、金属材料の固有の利点と波形構造の柔軟な設計により、シールホースとして「高いシール性、耐久性、長寿命、簡単な取り付け」という総合的な利点を実現します。これらは、工業用シーリング分野、特にシーリング性能と環境適応性に対する厳しい要件があるシナリオにおいて、従来のホースのアップグレードや置き換えに理想的な選択肢であり、システムの安全で安定した動作に対する確かな保証を提供します。
