とは何ですか フレキシブル配管パイプ
A フレキシブル配管パイプ 硬いパイプでは吸収できない振動、熱膨張、小さな位置ずれを許容しながら、2 つの固定点の間で水を移動させるために構築された波形または編組の導管です。 特徴的なのは、動作圧力負荷を支える編組外側スリーブに包まれた、波形の金属または複合コア (ほとんどの場合 304 または 316L ステンレス鋼) です。 配管工や設備エンジニアはこのカテゴリに到達し、多くの場合、より広いラベルの下にグループ化されます。 水道配管およびホースアセンブリ 接続を一連の剛性エルボやユニオンを使用するのではなく、手で曲げる必要がある場合に使用します。
銅管や CPVC パイプと比較して、フレキシブルな給水ラインは、アセンブリ自体の位置合わせのオフセットが小さいため、技術者が測定および切断する必要がある物理的距離を短縮します。これが、フレキシブルな給水コネクタがシンク、給湯器、洗濯機、トイレ、ボイラーの背後に広く使用されている理由であり、同じ構造の長いバージョンが機械室、温水加熱ループ、および軽工業用流体移送ラインの給水ホースとして機能する理由です。
ウォーターライナーの構造とそれが重要な理由
波形コア
の ウォーターライナー フレキシブル配管パイプアセンブリの内圧ベアリングチューブです。これは通常、真っ直ぐなステンレス鋼ストリップを丸めて管にし、継ぎ目を溶接し、連続的な螺旋状または環状のパターンで壁を波形にすることによって形成されます。この波形により、金属管がひび割れすることなく繰り返し曲げることができます。これは、各尾根が曲げ応力を一点に集中させるのではなく、管の全長に沿って分散させる小さなヒンジとして機能するためです。
肉厚とシール動作
一般的なウォーターライナーの壁の厚さは、使用圧力クラスと外径に応じておよそ 0.15 mm から 0.30 mm の範囲であり、より大きな圧力変動が見られる供給ラインには通常、より厚い壁が選択されます。適切に形成されたライナーは、全走行に渡って波形プロファイルを均一に保ち、内部流路を十分に滑らかに保ち、各波形の頂点での不必要な乱流や早期摩耗を回避します。
フレキシブル配管パイプおよび水道配管およびホースアセンブリに使用される材料
材料の選択により、繰り返しの屈曲、温度変動、さまざまな水の化学反応にさらされたときに編組給水ホースがどのように機能するかが変わります。以下の表は、完全なフレキシブル配管パイプおよび給水配管とホース アセンブリのパッケージで最もよく見られるコンポーネントの役割の概要を示しています。
| コンポーネント | 共通素材 | 代表的な役割 | 柔軟性に関するメモ |
|---|---|---|---|
| インナーライナー | 304 ステンレス鋼 | 水流と作動圧力を伝達 | ほとんどの屋内供給ラインに対応する優れた一般的な柔軟性 |
| インナーライナー, higher grade | 316L ステンレス鋼 | 塩化物濃度の高い環境や湿気の多い環境でも流れを運ぶ | 304 と同様の柔軟性と耐孔食性を追加 |
| アウタースリーブ | ステンレス鋼編組線 | 破裂圧力を抑制し、ライナーをシールドします。 | 強度を高めながら、織りパターンにより曲げることも可能 |
| エンドフィッティング | 真鍮またはステンレス鋼 | アセンブリを治具またはバルブに接続します | 両端の固定された非柔軟性セクション |
| オプションのアウタージャケット | PVCまたはPEコーティング | 編組に保護カバーを追加します | 柔軟性がわずかに低下し、表面保護が向上 |

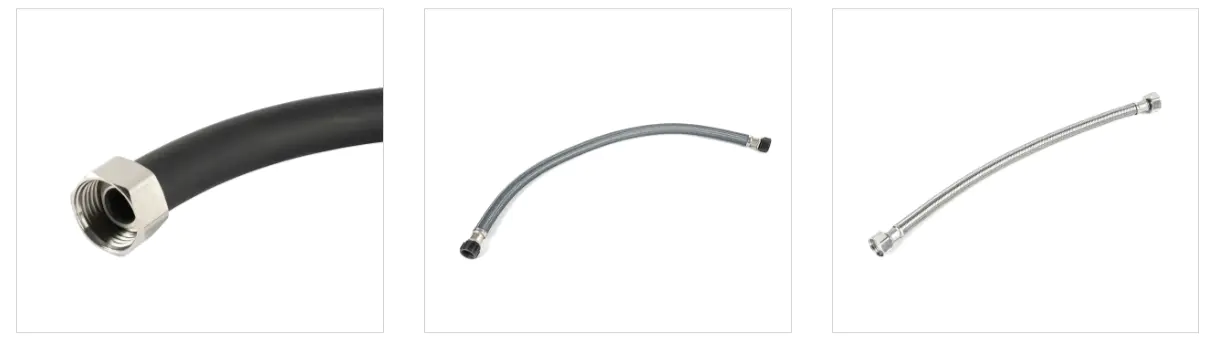

一般的なタイプのフレキシブル給水コネクタおよび編組給水ホース
フレキシブル給水コネクタは、通常、呼び径によってグループ化されます。これは、直径が、接続対象の器具またはラインと密接に関係しているためです。短い 3/8 インチのコネクタは単一の蛇口やアングルストップに適していますが、ライン全体のサービスランや機械室のマニホールドでは幅の広い 1 インチの給水ホースがより一般的です。以下の表は、公称サイズとそれが最も頻繁に現れる設置状況との一般的な関連性を示しています。
一般的な配管オプション間の性能比較
フレキシブル配管パイプ、硬質銅パイプ、標準ゴムホースのいずれを選択するかは、通常、いくつかの実用的な特性においてそれぞれがどのように機能するかによって決まります。以下のレーダー チャートは 5 つの基準を並べて示しているため、トレードオフが一目で分かりやすくなっています。
- フレキシブル配管パイプ
- 硬質銅管
- 標準ゴムホース
ステンレス鋼ウォーターライナーの曲げサイクルと疲労挙動
フレキシブルな配管パイプは、器具の整備や建物の設置のたびにわずかに動くことが予想されるため、エンジニアは、1 回の静圧試験で判断するのではなく、繰り返しの曲げサイクルにアセンブリがどのように耐えられるかに注目します。下の折れ線グラフは、曲げサイクルが累積するときのステンレス鋼製ウォーターライナーの一般的な性能維持曲線を示しています。そのため、設置時に十分な曲げ半径を設けると、耐用年数を延ばすことができます。
材質別の耐食性
耐食性は、特に湿気の多い機械室や塩化物への曝露が多くなる海岸沿いの施設において、普通鋼や亜鉛メッキの代替品ではなくステンレス鋼編組ホースが選ばれる主な理由の 1 つです。以下の表は、簡単に比較できるように、4 つの一般的な材料グレードを相対抵抗スケールに配置しています。
給水ホースとフレキシブルウォーターラインのサイズガイド
最初の試行で直径と長さを正しく設定できれば、供給カウンターまでの往復の手間が省けます。以下の参照表は、フレキシブル ウォーター ラインを公称直径ごとに、接続タイプと最も一般的に組み合わせられる使用ポイントとともにグループ化しています。
| 呼び径 | 一般的な長さの範囲 | 一般的な接続タイプ | 一般的な使用ポイント |
|---|---|---|---|
| 3/8インチ | 9インチから20インチ | 圧縮×圧縮 | 蛇口の角度止め |
| 1/2インチ | 9インチから24インチ | 圧縮×圧縮 | トイレタンク充填バルブ |
| 3/4インチ | 36インチから72インチ | ねじ込みカップリング | 洗濯機入口 |
| 1インチ | 12インチ～60インチ | ねじ込みカップリング or flange | 給湯器またはマニホールド |
| 1.25インチ～2インチ | カスタムの長さ | フランジまたは溶接端 | 機械室の分布 |
ステップバイステップのインストール ガイド
初期の漏れのほとんどは、部品の欠陥ではなく、急いで接続したことが原因であるため、柔軟な配管パイプを使用すると、設置中に慎重に取り扱うことができます。以下のシーケンスは、一般的な器具接続の一般的な操作順序を示しています。
-
遮断して圧力を解放する
既存のラインを切断する前に、上流の給水を遮断し、最も近い開いた器具の残留圧力を解放してください。
-
ポートを検査する
両方の接続ポートに損傷、破片、古いシーラントの残留物がないかどうかを検査し、乾いた布でシーリング表面を拭きます。
-
適切なアセンブリを選択してください
ポートのねじ山と必要な走行長さに適合するサイズのフレキシブルな配管パイプまたは給水ホースを選択し、きつく折り曲げるのではなく緩やかな曲線を可能にします。
-
通して締める
フィッティングをポートにぴったりと合うまで手でねじ込み、編組ナットに過剰なトルクがかからないように、レンチで制御しながら 4 分の 1 から 5 回転ほど手で締めてから半回転させます。
-
曲がり幅の広いルート
曲げ半径が広く保たれ、ライナーがよじれたり、ねじれたり、鋭利なエッジに押し付けられたりしないように、アセンブリを配線します。
-
供給を回復して確認する
徐々に給水を再開し、周囲のキャビネットや壁へのアクセスを閉じる前に、すべての接続ポイントの浸出を確認してください。
-
初めて使用した後に再確認してください
ウォーターライナーがシーリングワッシャーに着座すると、フィッティングがわずかに落ち込む可能性があるため、最初の丸 1 日の使用後に接続を再確認してください。
フレキシブル配管パイプと給水ライナーが使用される場所
の same core construction serves a wide span of settings once diameter, length and end fitting are matched to the job. The categories below outline where a flexible plumbing pipe and Water Piping and Hose Assemblies most commonly appear.
-
住宅用配管工事
迅速なツールライトの取り付けが最も重要な蛇口、トイレ、給湯器、洗濯機の接続。
-
建物暖房システム
温水加熱ループでは、柔軟な水ラインが剛性ヘッダー パイプと個々のラジエーターまたはファン コイル ユニットの間の熱膨張を吸収します。
-
医療施設の配管
気密性が高く、保守間隔が長い設定では、完成した壁の裏側でメンテナンスにアクセスする必要がある頻度が減ります。
-
産業用空調設備
回転機器からの振動が発生する冷却装置および空気処理接続では、剛性の高いジョイントではなく、柔軟な水コネクタが必要です。
カスタムフレキシブル配管パイプメーカーの選択
プロジェクトで標準以外の長さ、特定のエンドフィッティング、または大量の注文が必要な場合は、一般的なハードウェアサプライヤーではなく、カスタムのフレキシブル配管パイプメーカーから調達することが通常は合理的です。いくつかの実用的なチェックポイントは、ステンレス鋼編組配管ホースのサプライヤーの選択肢を絞り込むのに役立ちます。
- 工場が固定カタログのみを在庫するのではなく、正確な直径、長さ、継手の組み合わせを製造できることを確認してください。
- 完全な注文を確定する前に、波形の均一性と編組の堅さを確認するためにサンプルアセンブリを依頼してください。
- 気密性と破裂試験能力は仕様書だけよりも一貫性を重視するため、現場で試験装置を確認してください。
- アセンブリにプライベート ブランドを付ける場合は、OEM フレキシブル給水ホースのパッケージングとラベル表示のニーズについて早期に話し合ってください。
- 編組フレキシブル水道コネクタのメーカーが生産中に変更要求をどのように処理するかを示す一般的な指標として、サンプリング段階での応答性を見てください。
需要が増大すると、多くのバイヤーがフレキシブル配管パイプ工場の中国拠点に注目するようになります。これは主に、波形、編組、継手の組立能力が単一の供給地域内に集中しているためであり、これにより成形、テスト、梱包の間の調整チェーンが短縮されます。
製造能力の概要
Haoyin (Ningbo) Bellows Technology Co., Ltd. は、配管、暖房、ガス用途向けのステンレス鋼ベローズとフレキシブル接続アセンブリを設計および製造しています。この施設は、35 ムーの敷地内に、成形、編組、取り付け組立、仕上げ専用の 18,000 平方メートルの標準化されたワークショップ スペースを備えています。
- 4M 年間生産されるステンレス鋼波形パイプのメートル数
- 120 成形、編組、組立ラインの従業員
- 20 設計とテストをサポートする専任の技術担当者
- 18,000 標準化されたワークショップスペースの平方メートル
の research and development team draws on backgrounds in materials engineering, fluid mechanics and mechanical manufacturing, working across structural design, process development, test verification and project management. The center is equipped with metal fatigue testing benches, air tightness testers and salt spray test machines, supporting in house development of new bellows specifications, interfaces and end use configurations for scenarios ranging from residential supply lines to industrial HVAC and building heating distribution.
耐用年数を延ばすためのメンテナンスのヒント
- 少なくとも年に 1 回は、目に見えるフレキシブルウォーターコネクタアセンブリの表面の錆、よじれ、または膨らみを検査してください。
- 塗料の下に湿気が溜まると表面の腐食が促進される可能性があるため、編組給水ホースの上に塗装することは避けてください。
- 時間が経つと外側の編組が摩耗する可能性があるので、アセンブリをキャビネットの鋭利な端や棚ブラケットから遠ざけてください。
- 膨らみが見られる給水ホースは交換してください。これは通常、ライナーが編組補強材から剥がれ始めていることを示しているためです。
- 給水ライナーが長いスパンにわたって支えられていない自重に耐えられないように、間隔を置いて長い水平方向の走行をサポートします。
よくある質問
-
Q1.フレキシブル配管パイプとは
フレキシブル配管パイプは、波形の金属または複合チューブであり、多くの場合、編組外側スリーブで補強されており、動きやわずかな位置ずれを吸収するために曲げながら 2 つの配管ポイントを接続するように作られています。
-
Q2.フレキシブルウォーターライナーとは
の water liner is the corrugated inner core of the assembly that carries the actual water flow, most commonly formed from 304 or 316L stainless steel strip.
-
Q3.編組給水ホースとは
編組給水ホースは、波形ライナーとステンレス鋼ワイヤーの外層を組み合わせており、曲げを許容しながら使用圧力に対してアセンブリを強化します。
-
Q4.給水ホースとは
給水ホースは、遮断弁または供給ラインと蛇口、トイレ、電化製品などの設備との間を通るフレキシブル コネクタの総称です。
-
Q5.フレキシブル配管パイプはどのように設置しますか
給水を遮断し、ぴったりと合うまで手で継手をねじ込み、パイプの本体にねじれがないようにしながら、レンチでさらに 4 分の 1 ～ 5 回転制御して締めます。
-
Q6.給水ホースはどれくらい締めるべきか
の connection should be snug by hand and then advanced a small additional turn with a wrench, enough to seat the washer without forcing the threads or deforming the nut.
-
Q7.フレキシブルホースは曲げられますか
はい、それが中心的な機能ですが、各アセンブリには最小曲げ半径があり、その半径よりも鋭く折り畳むとライナーにストレスがかかり、その耐用年数が短くなる可能性があります。
-
Q8.フレキシブル給水ホースは延長できますか
ランの延長は、通常、2 つのホースを結合するのではなく、アセンブリをより長いものに交換することを意味します。これは、ランの中間カップリングにより、潜在的なリークポイントがさらに追加されるためです。
-
Q9.これらのアセンブリの背後にある生産規模はどれくらいですか
Haoyin など、このカテゴリーを大規模に生産する施設では、通常、年間数百万メートルの波形パイプを生産できる連続成形および編組ラインを稼働しています。
-
Q10.技術チームは設計段階以降も関与し続けますか
適切に組織化された製造作業では、技術担当者は、図面が完成したら退任するのではなく、構造設計からテスト、生産サポートまで関与し続けます。
